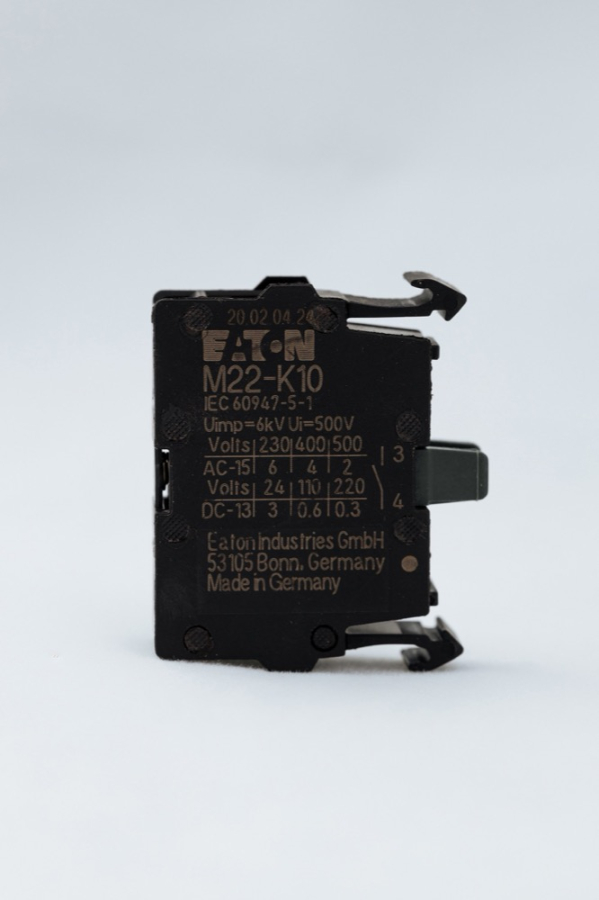

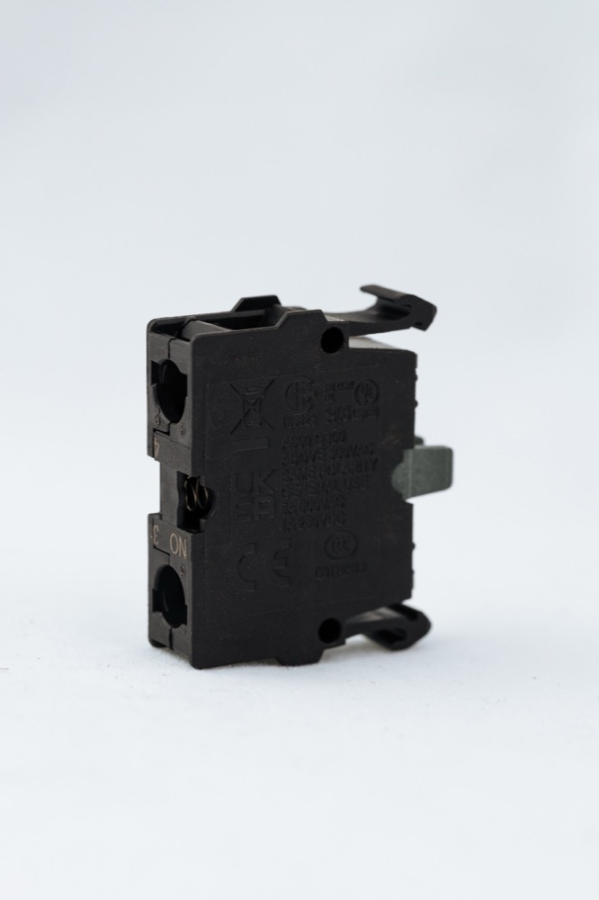

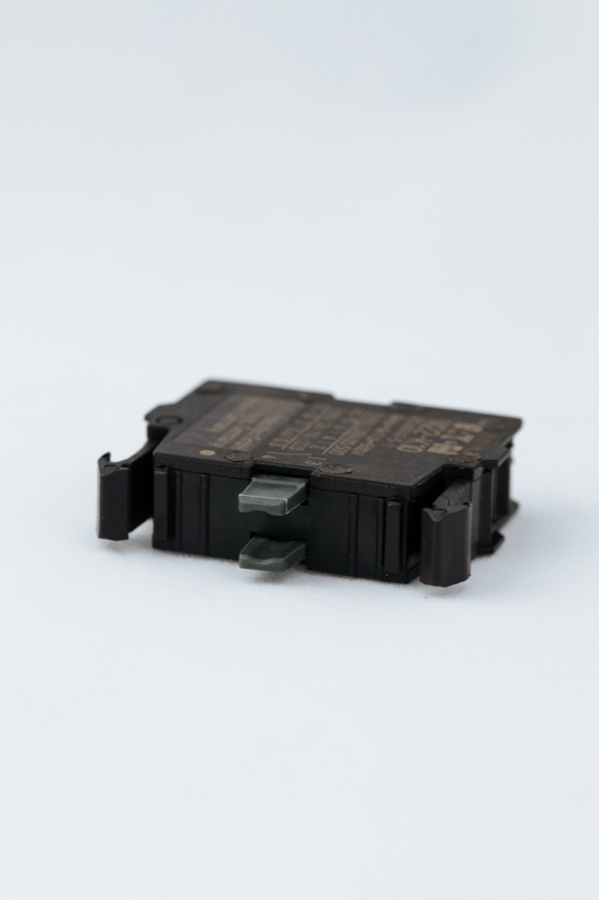

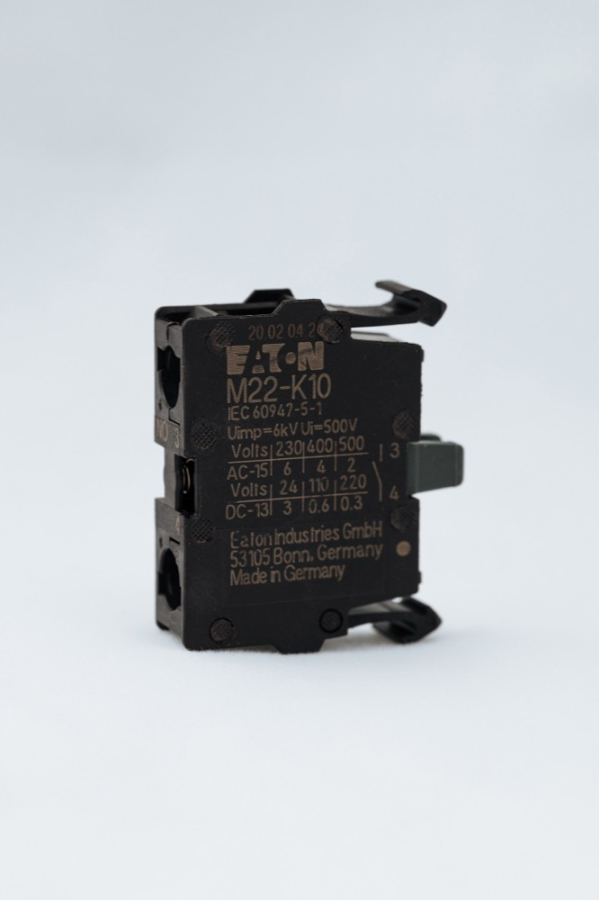

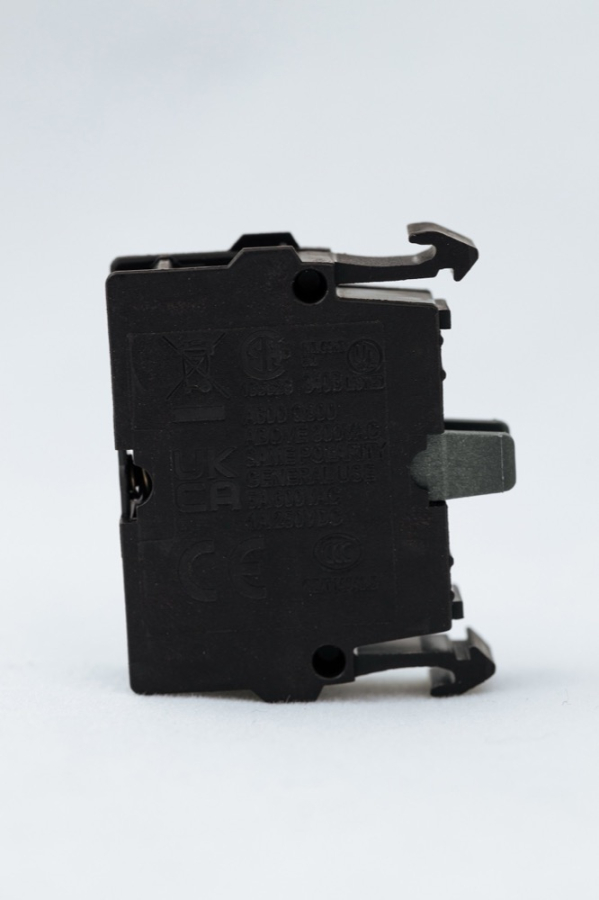

Элемент контактный Eaton M22‑K10 — контактный элемент для кнопок и переключателей серии M22. Он формирует управляющие сигналы в промышленных системах: замыкает или размыкает цепи при нажатии на кнопку или переключении селектора.
Основные технические характеристики
-
Тип контакта. 1 нормально замкнутый (1NC) — разрывает цепь при нажатии.
-
Максимальное напряжение:
-
переменный ток (AC): до 500 В;
-
постоянный ток (DC): до 200 В.
-
-
Максимальный ток:
-
6 А (при AC, 500 В);
-
3 А (при DC, 24 В).
-
-
Рабочая температура. От −25 °C до +70 °C.
-

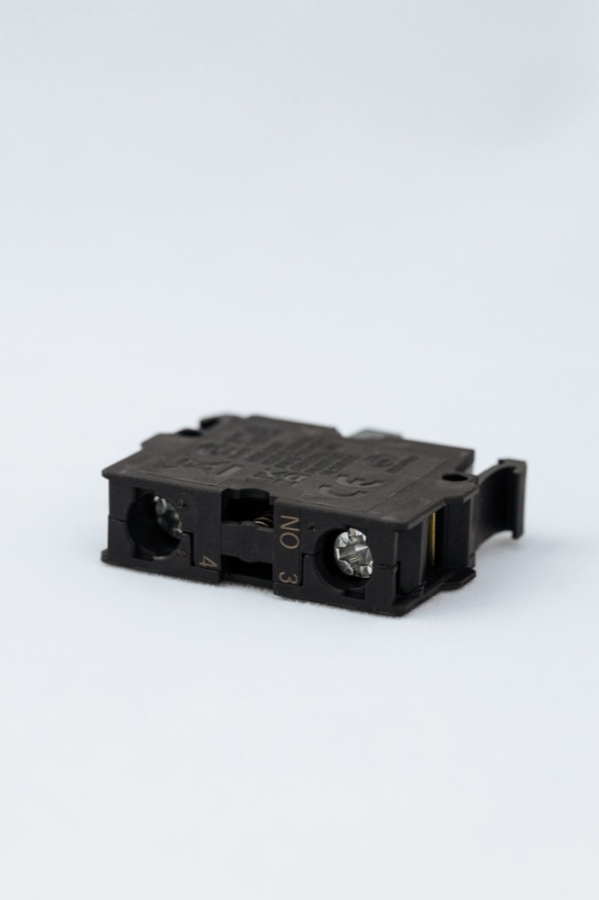

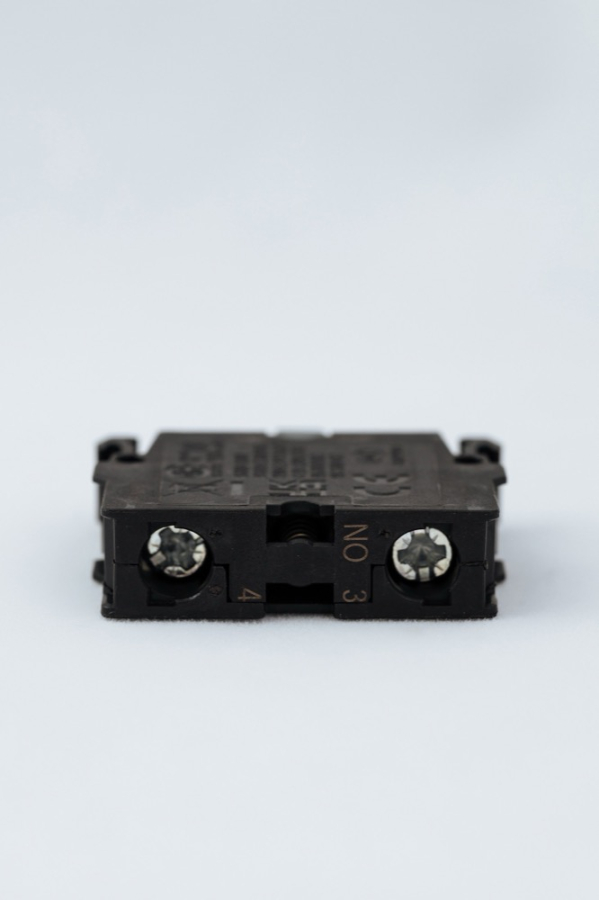

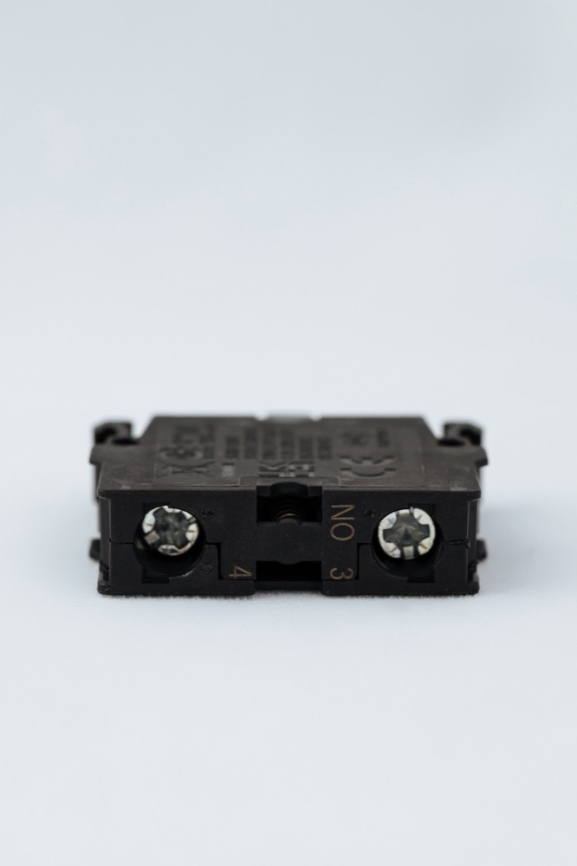

Способ подключения. Винтовые клеммы.
-
Крепление. Байонетное (с фиксацией в задней части исполнительного элемента), требует фиксирующего адаптера (продается отдельно).
-
Материал корпуса. Термостойкий изоляционный пластик, защищающий от влаги, пыли, химических примесей и перепадов температур.
-
Совместимость. Кнопки, индикаторы и селекторы серии M22.
-
Механический ресурс. Высокая износостойкость при интенсивной эксплуатации, рассчитан на длительные циклы работы.
-
Устойчивость. К вибрации, пыли, повышенной влажности и температурным перепадам.
Особенности конструкции
-
Износостойкие контакты. Выполнены из металлов с высокой проводимостью, сохраняют параметры даже после большого количества срабатываний.
-
Изолированный корпус. Защищает токоведущие элементы от внешних воздействий, повышает безопасность эксплуатации.
-
Надёжная фиксация. Конструкция исключает смещение контактного блока в процессе работы.
-
Быстрый монтаж/демонтаж. Форм‑фактор и геометрия элемента адаптированы для удобной установки и обслуживания без специальных инструментов.
-
Низкое переходное сопротивление. Обеспечивает стабильную коммутацию и минимизирует потери.
Принцип работы
-
В нормальном состоянии (без воздействия на управляющий механизм) контакт замкнут, ток проходит через цепь.
-
При нажатии на кнопку или повороте переключателя внутренний механизм размыкает контакт.
-
При снятии воздействия контакт возвращается в исходное замкнутое состояние.
