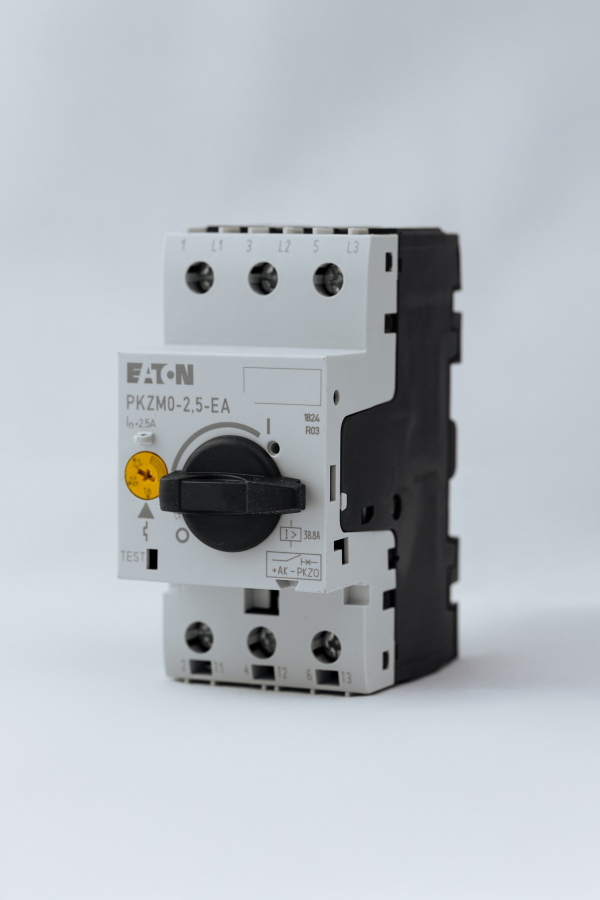

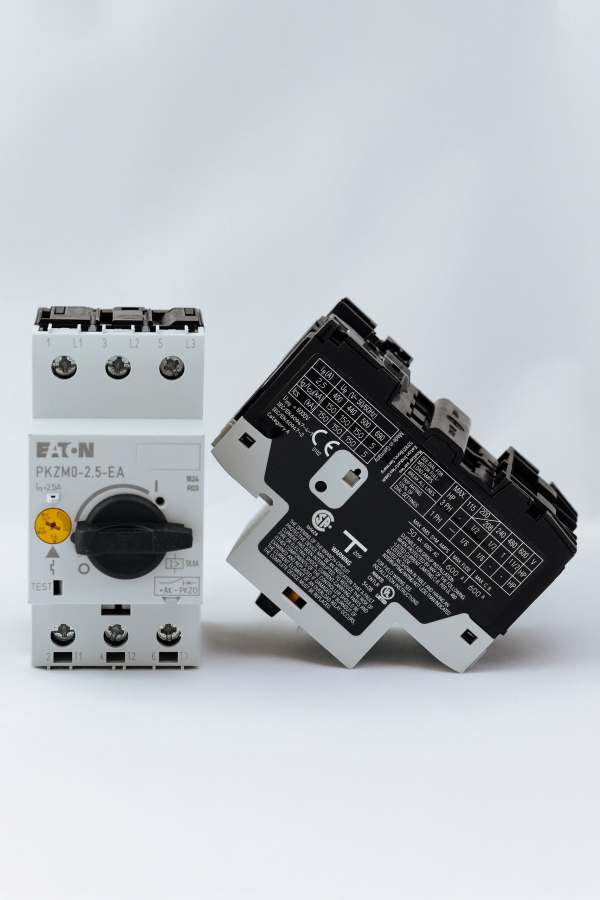

Контактор EATON PKZM0-2.5-EA

EATON PKZM0-2.5-EA — это автоматический выключатель защиты двигателя (АЗД), предназначенный для защиты асинхронных электродвигателей от перегрузок, коротких замыканий и потери фазы. Устройство сочетает функции защиты и управления двигателем, обеспечивая безопасную эксплуатацию электроустановок.

Основные характеристики

• Тип устройства: автомат защиты двигателя (мотор-автомат).

• Номинальный ток: регулируемый в диапазоне $1,6–2,5$ А.

• Максимальная мощность двигателя: $0,75$ кВт.

• Рабочее напряжение: $220–690$ В переменного тока (AC).

• Ток срабатывания расцепителя короткого замыкания: $38,8$ А.

• Номинальное напряжение изоляции (Ui): $690$ В.

• Количество полюсов: 3.

• Класс защиты корпуса: IP20.

• Диапазон рабочих температур: от −25∘C до +55∘C.

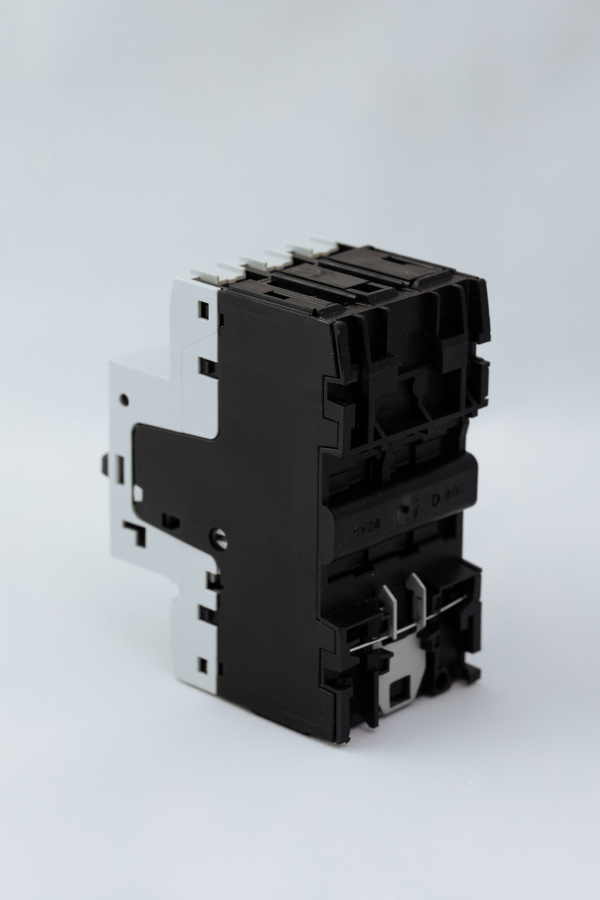

• Способ монтажа: на DIN‑рейку (стандарт IEC/EN 60715).

• Тип подключения: винтовые клеммы.

• Механическая износостойкость: до $100000$ циклов.

• Электрическая износостойкость: до $10000$ циклов.

Конструкция и принцип действия

Устройство оснащено комбинированным расцепителем, включающим:

• Тепловой расцепитель — защищает двигатель от перегрузок. Отключает цепь при длительном превышении тока в диапазоне $1,6–2,5$ А.

• Электромагнитный расцепитель — обеспечивает мгновенное отключение при коротком замыкании (срабатывает при токе $38,8$ А).

Дополнительные конструктивные особенности:

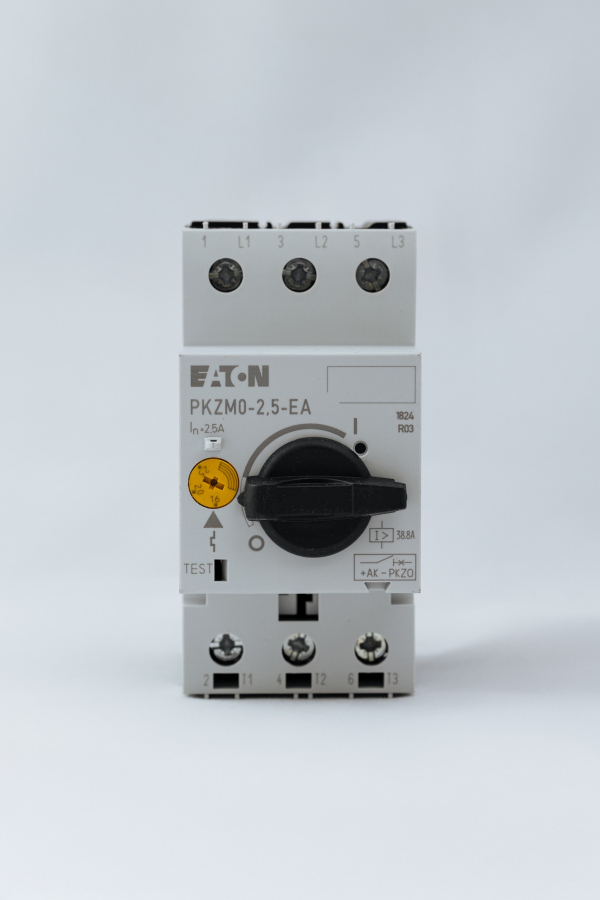

• ручка управления с чёткой индикацией положений «ВКЛ»/«ВЫКЛ»;

• возможность регулировки уставки тока защиты под конкретный двигатель;

• защита от потери фазы (обрыва фазы) — отключает двигатель при пропадании одной из фаз, предотвращая перегрев и поломку;

• корпус из термостойкого пластика, устойчивого к механическим повреждениям и высоким температурам.
