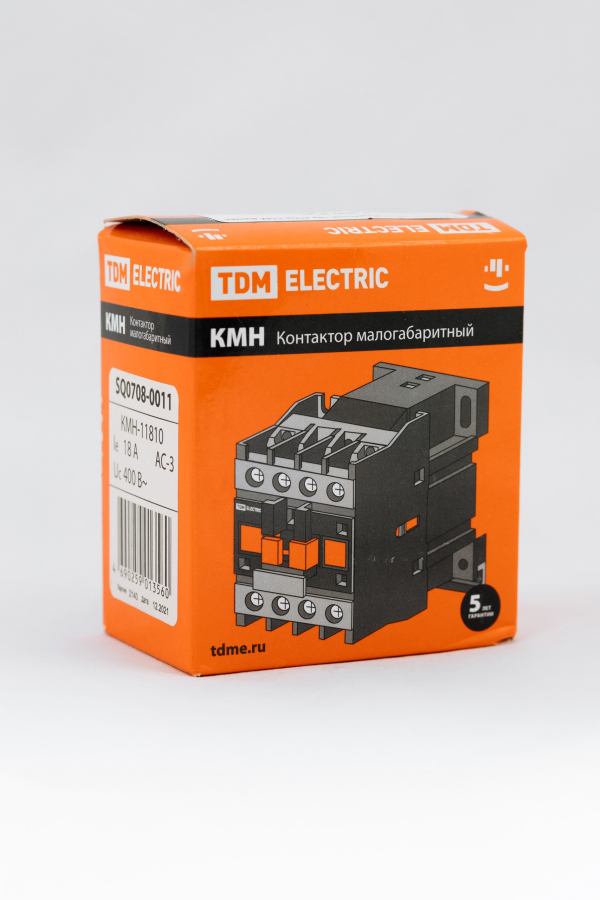

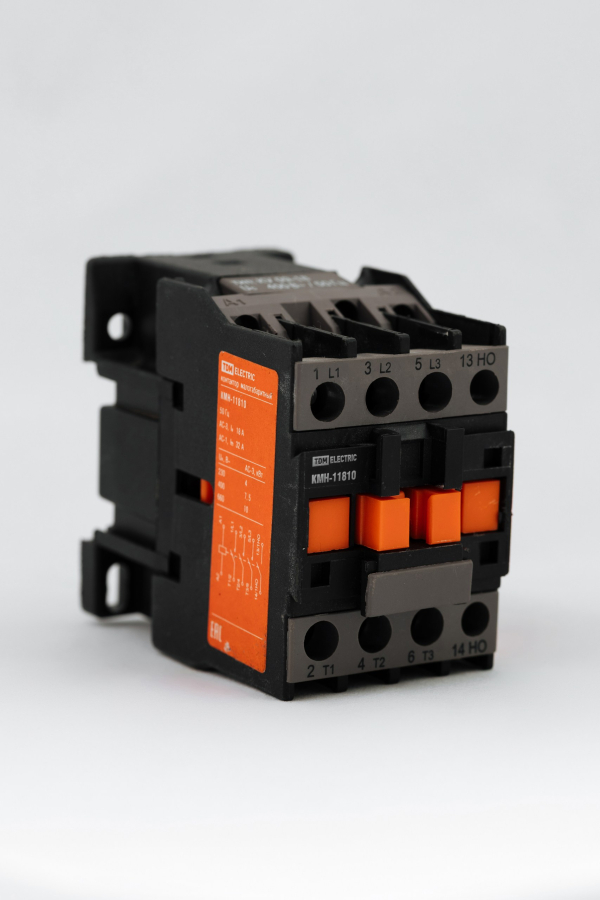

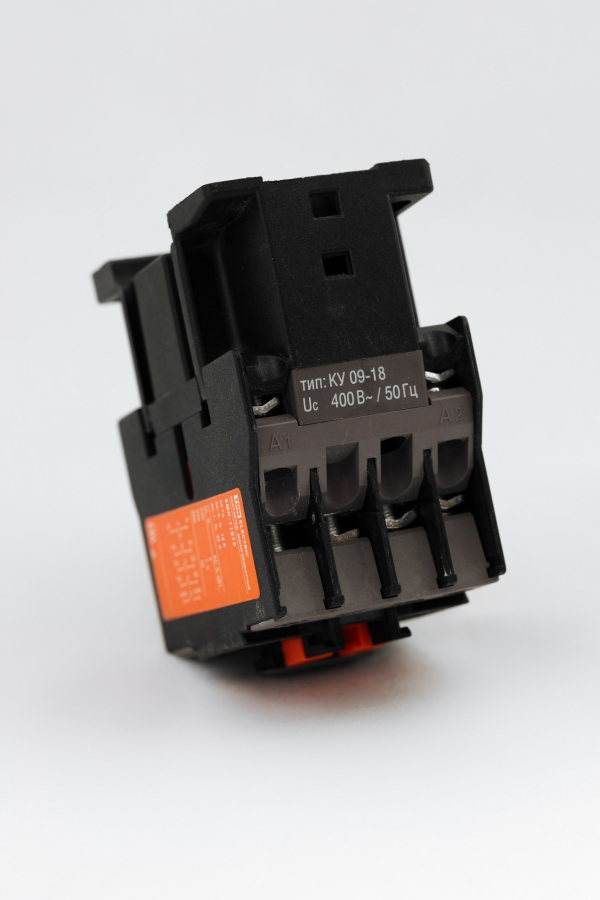

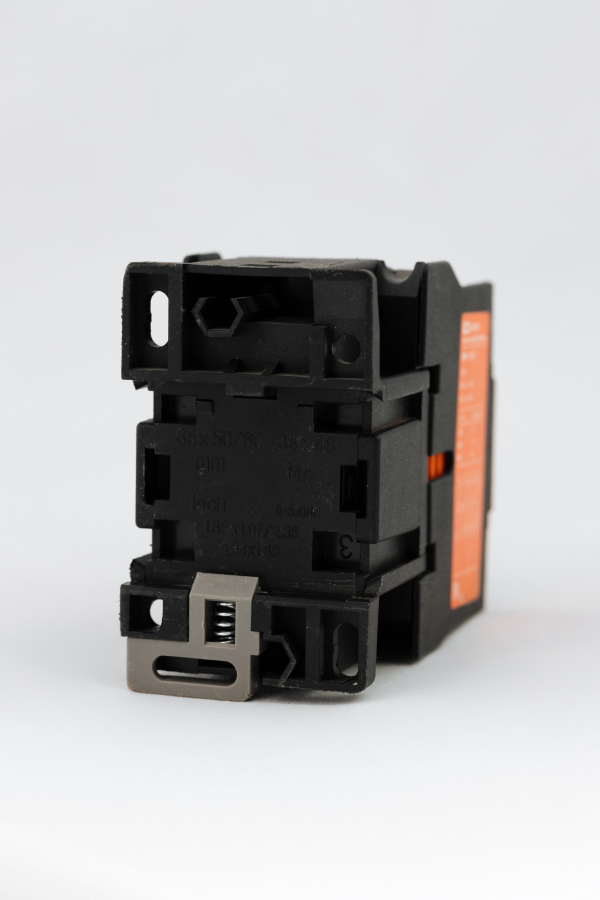

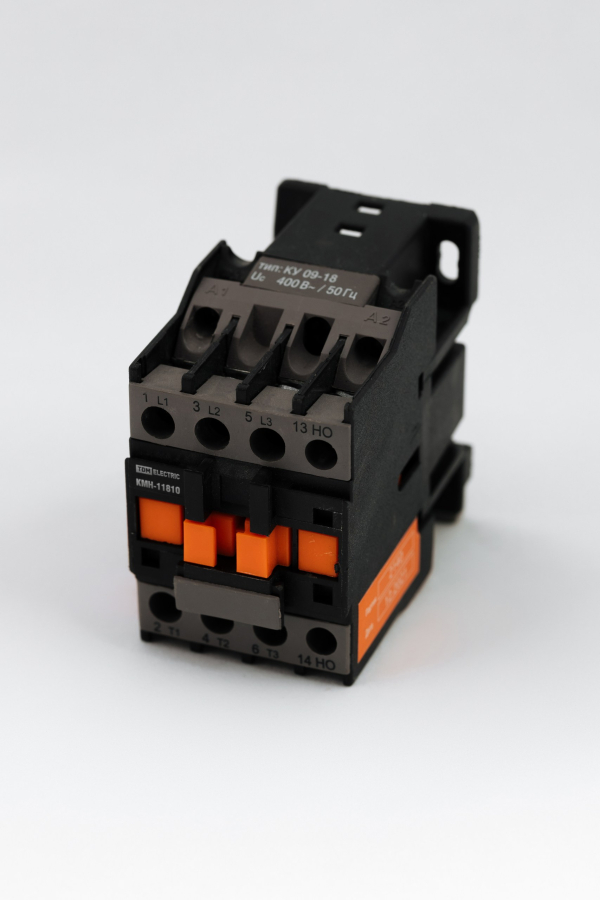

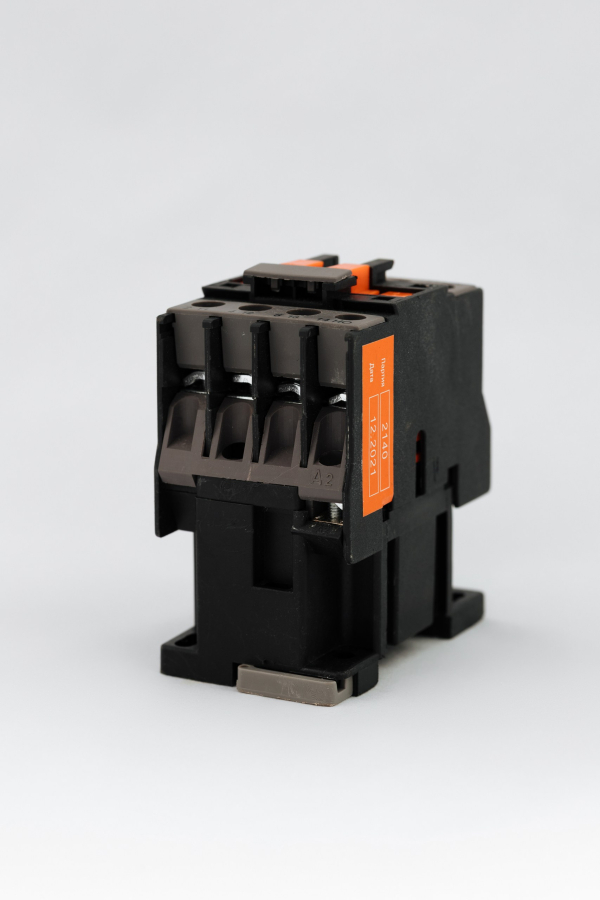

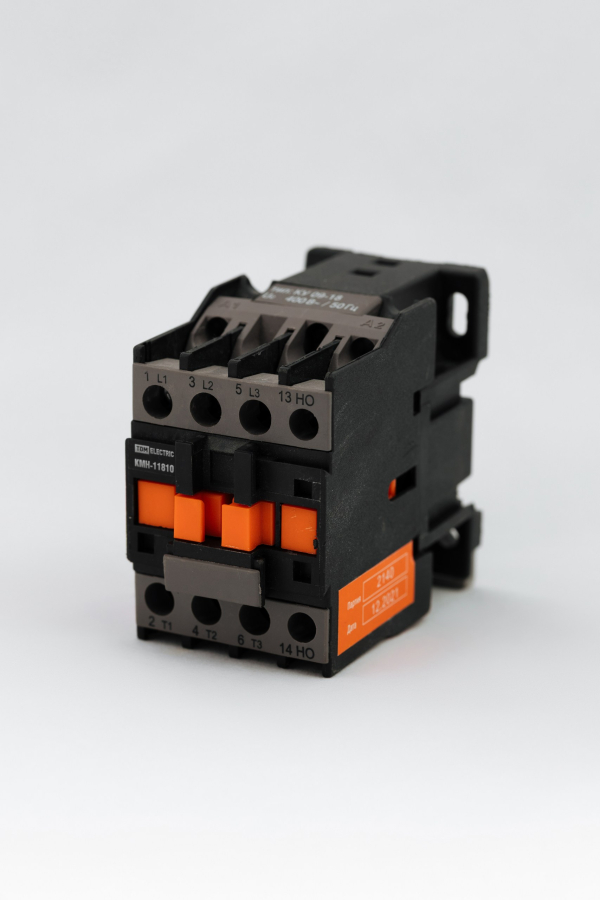

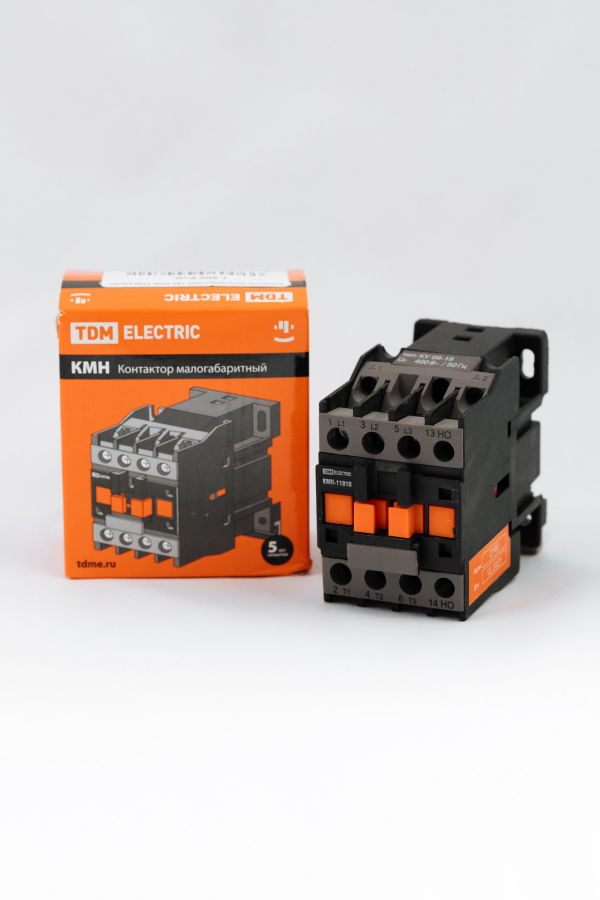

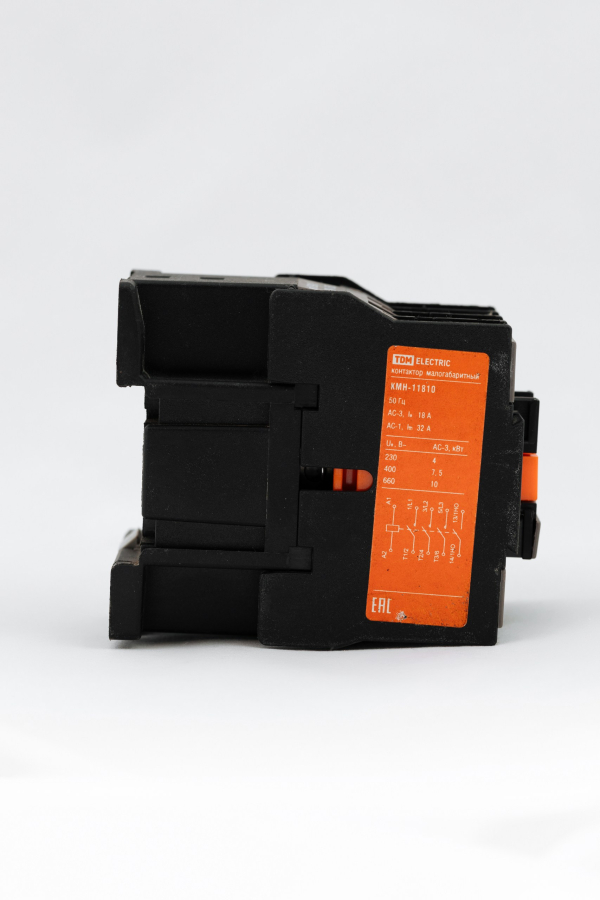

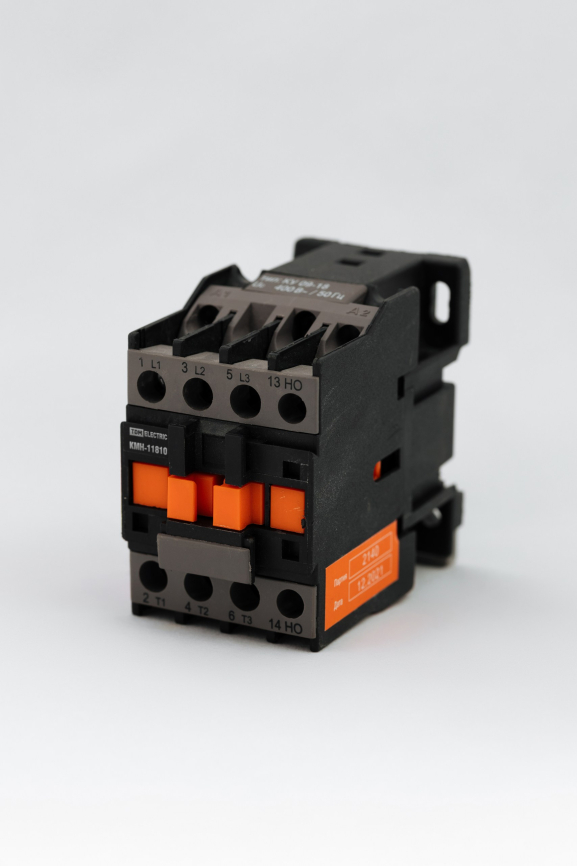

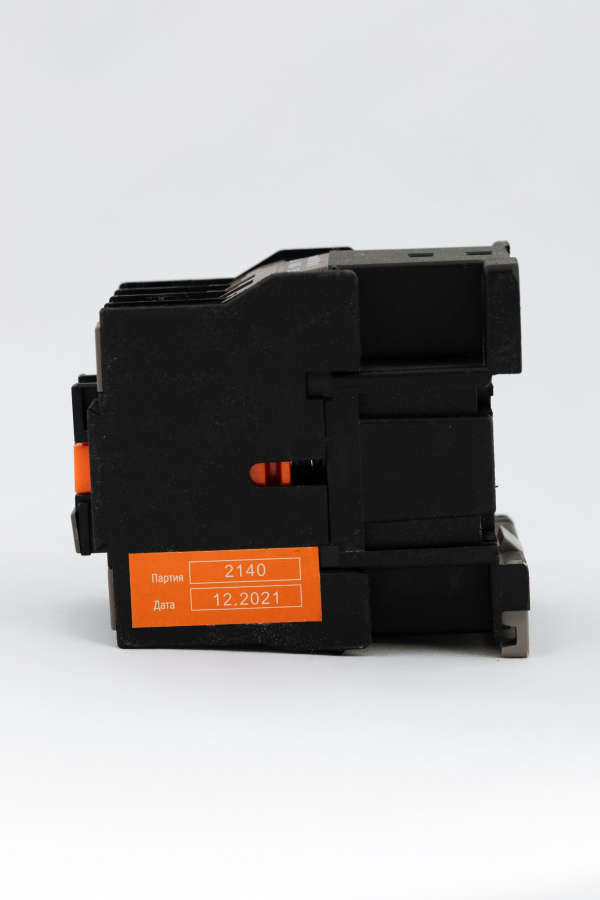

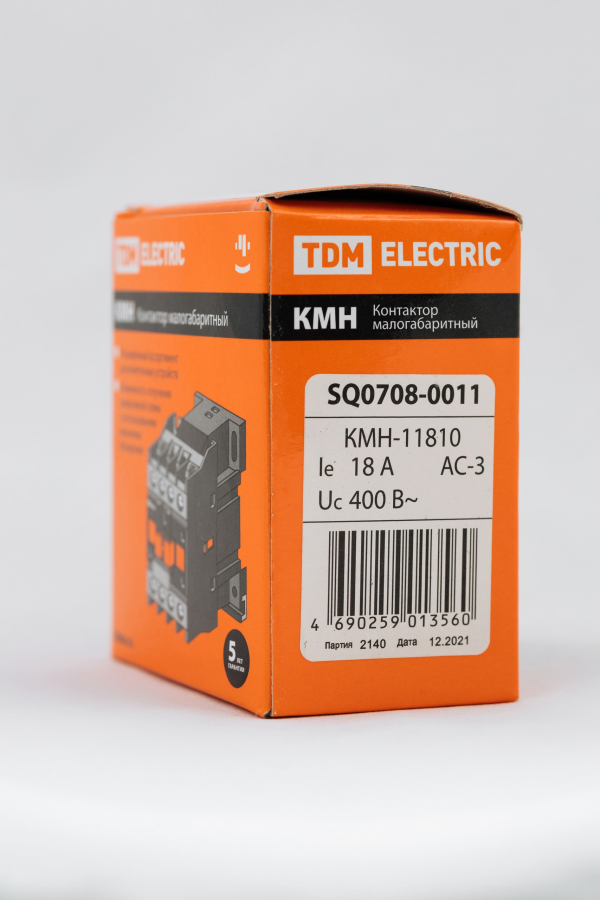

Малогабаритный контактор TDM Electric с номинальным током 18 А и напряжением 400 В — это устройство серии КМН, предназначенное для управления электрическими цепями. Он используется для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором.
Основные характеристики
- Номинальный рабочий ток (Ie): 18 А (категория применения АС-3).
- Номинальное напряжение питания цепи управления (Us): 400 В переменного тока (AC).
- Количество силовых контактов: 1 нормально разомкнутый (НО).
- Максимальная кратковременная нагрузка: 324 А (при длительности до 1 секунды).
- Условный ток короткого замыкания (Inc): 3000 А.
- Номинальное напряжение изоляции (Ui): 660 В.
- Номинальное импульсное напряжение (Uimp): 6 кВ.
- Время срабатывания: 12–22 мс (замыкание), 4–19 мс (размыкание).
- Коммутационная износоустойчивость (AC-3): 1,5 млн циклов.
- Механическая износоустойчивость: 12 млн циклов.
- Мощность рассеяния при Ie: 0,8 Вт/полюс (AC-3), 2,5 Вт/полюс (AC-1).
- Мощность потребления катушки: 60 ВА (при срабатывании, cos φ = 0,75), 7 ВА (при удержании, cos φ = 0,3).
