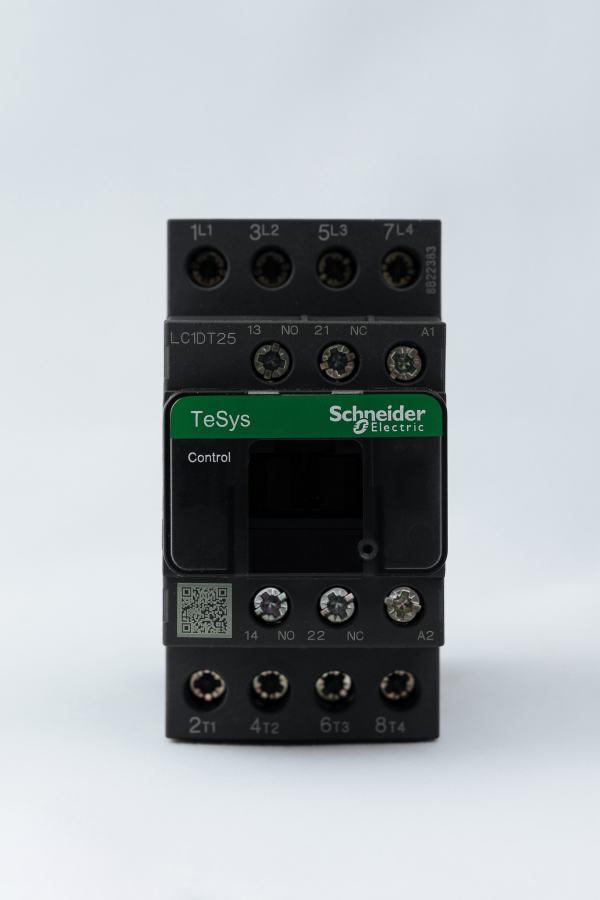

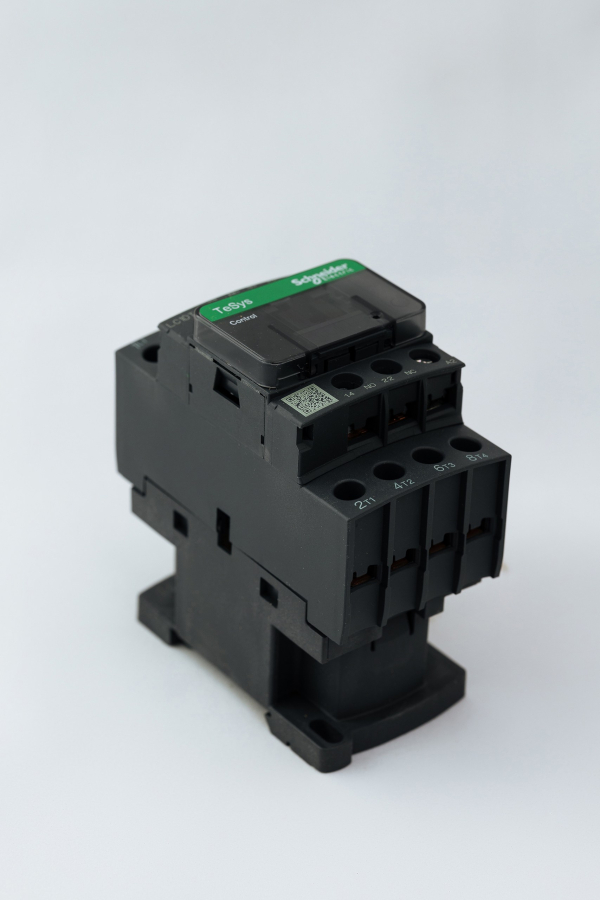

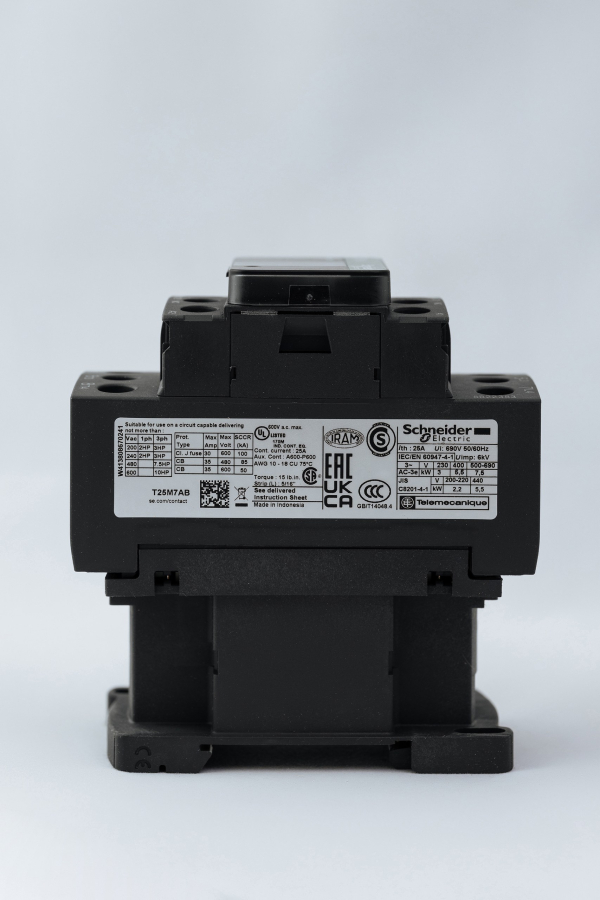

Контактор Schneider Electric LC1DT25M7 — четырёхполюсный (4 НО) электромагнитный контактор серии TeSys D, предназначенный для коммутации силовых цепей переменного тока. В штукатурной станции он может использоваться для управления электродвигателями насоса, мешалки или другого оборудования, требующего частого включения/выключения или реверса.
Основные характеристики
- Номинальный ток. 25 А по категории применения АС-1 (управление активной нагрузкой)
- Количество полюсов. 4 нормально разомкнутых (НО) силовых контакта.
- Номинальное напряжение силовой цепи. До 690 В переменного тока (50–400 Гц) или до 300 В постоянного тока.
- Напряжение цепи управления. 220 В переменного тока, 50/60 Гц.
- Дополнительные контакты. 1 НО + 1 НЗ (нормально замкнутый).
- Номинальная отключающая способность. 250 А в 440 В для силовой цепи (согласно ГОСТ IEC 60947).
- Кратковременно допустимый ток. 30 А при температуре ниже 40 °C в течение 10 минут, 61 А — в течение 1 минуты, 105 А — в течение 10 секунд, 210 А — в течение 1 секунды.
- Номинальное напряжение изоляции. 690 В для силовой цепи, 600 В — для цепи сигнализации.
- Степень защиты. IP20 (лицевая панель).
- Рабочая температура окружающей среды. От -5 °C до 60 °C.
- Тип подключения силовой электрической цепи. Винтовое соединение.
- Механическая износостойкость. 15 млн циклов.
- Максимальная частота коммутации. 3600 циклов/час при температуре ниже 60 °C.
Особенности
- Универсальность. Подходит для управления различными типами нагрузок, включая активные и слабоиндуктивные.
- Встроенные вспомогательные контакты. Позволяют реализовать дополнительные функции управления или сигнализации.
- Возможность расширения функциональности. К контактору можно добавлять аксессуары: вспомогательные контактные блоки, реле перегрузки LRD, блоки задержки времени, механические блокировочные устройства и др..
- Надёжность. Высокая механическая и электрическая износостойкость, соответствие международным стандартам безопасности.
Применение в штукатурной станции
В штукатурной станции контактор LC1DT25M7 может выполнять следующие функции:
- управление электродвигателем насоса, подающего раствор;
- включение/выключение мешалки для поддержания однородности смеси;
- коммутация цепей питания другого оборудования станции;
- реализация реверса двигателя (при использовании в реверсивной схеме с дополнительным контактором и механической блокировкой).
Монтаж и эксплуатация

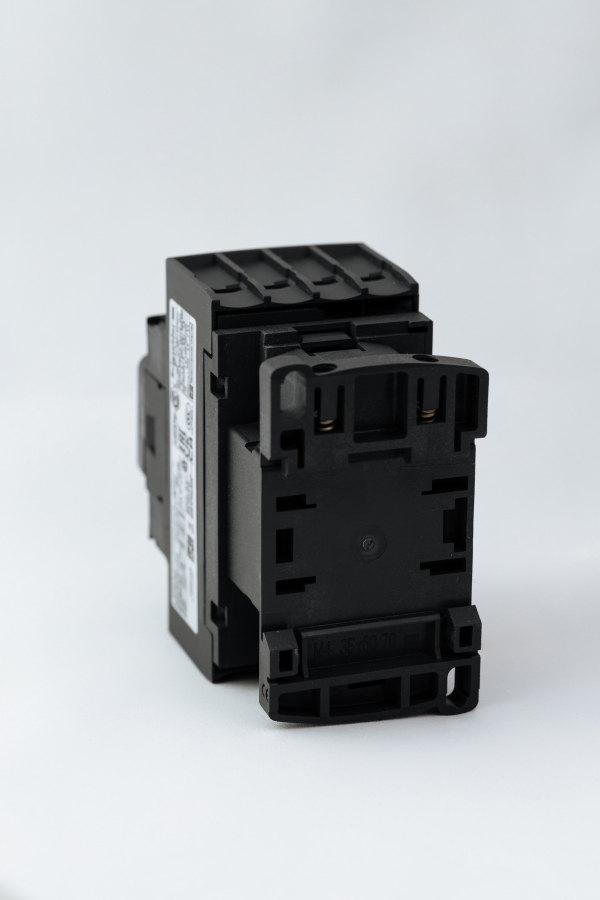

Контактор устанавливается в электрощит штукатурной станции. Монтаж осуществляется на DIN-рейку или винтовым креплением. При эксплуатации необходимо соблюдать температурный режим и не превышать номинальные параметры нагрузки. Регулярно следует проверять состояние контактов и соединений.
