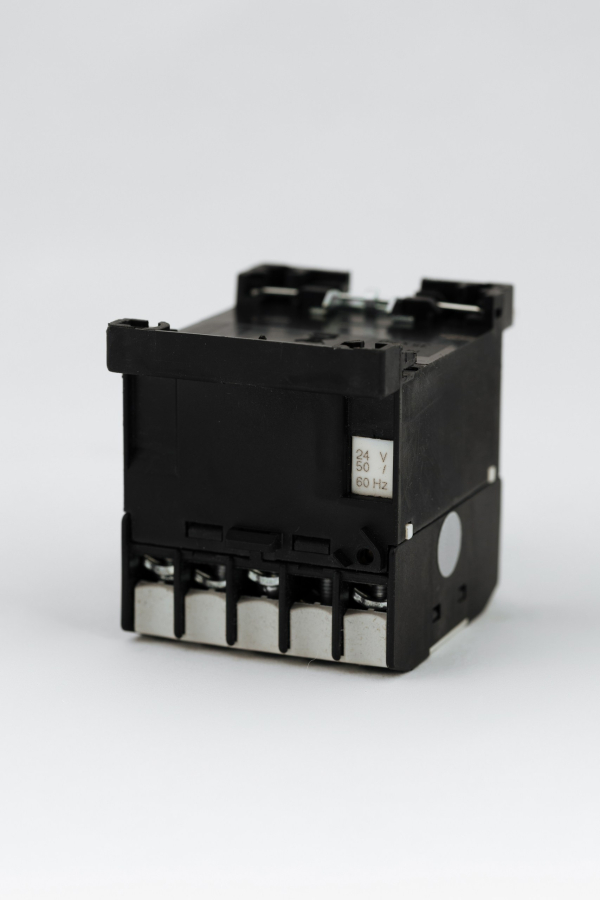

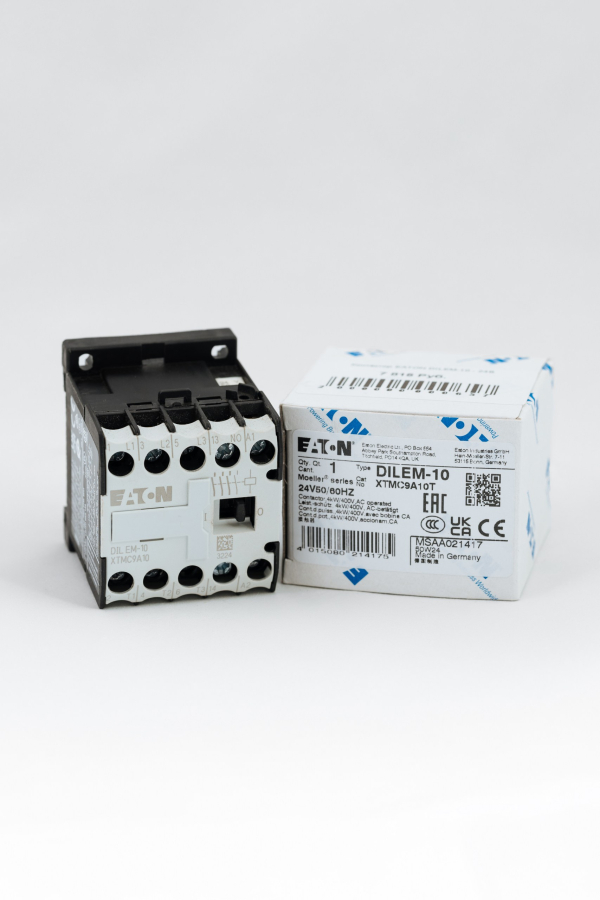

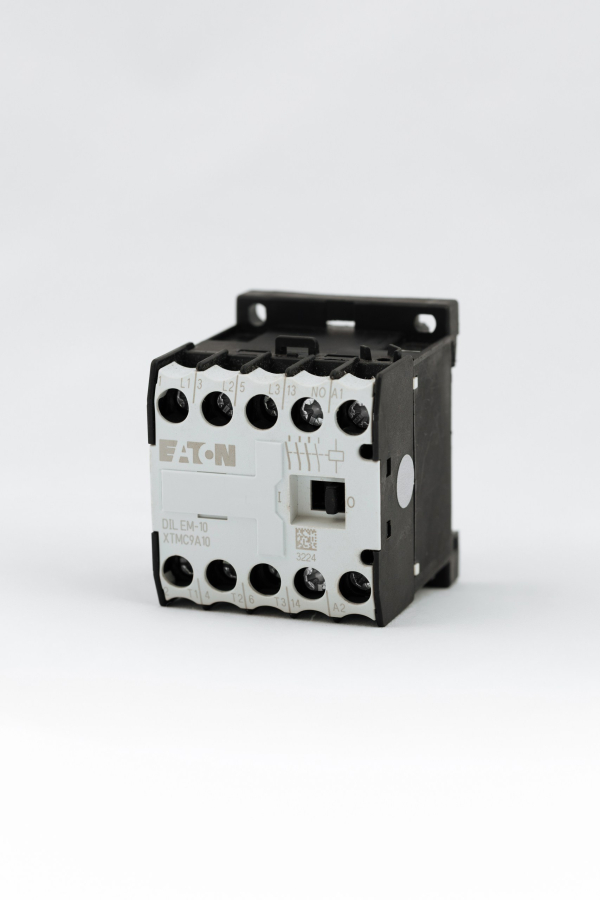

Контактор EATON DILEM-10 с управляющим напряжением 24 В — это миниатюрный промышленный контактор, предназначенный для управления электродвигателями и другими нагрузками. Он относится к серии DILEM и производится компанией EATON (ранее — Moeller).
Основные характеристики
- Тип устройства. Мини-контактор (Mini Contactor).
- Количество полюсов. 3 полюса.
- Конфигурация контактов. Основные контакты: 3 нормально разомкнутых (NO). Вспомогательный контакт: 1 NO (цифра «10» в названии означает 1 встроенный замыкающий контакт).
- Управляющее напряжение. 24 В постоянного тока (24 V DC).
- Обозначение «-G». Указывает на то, что катушка предназначена для работы от постоянного тока и имеет встроенную схему защиты (супрессор).

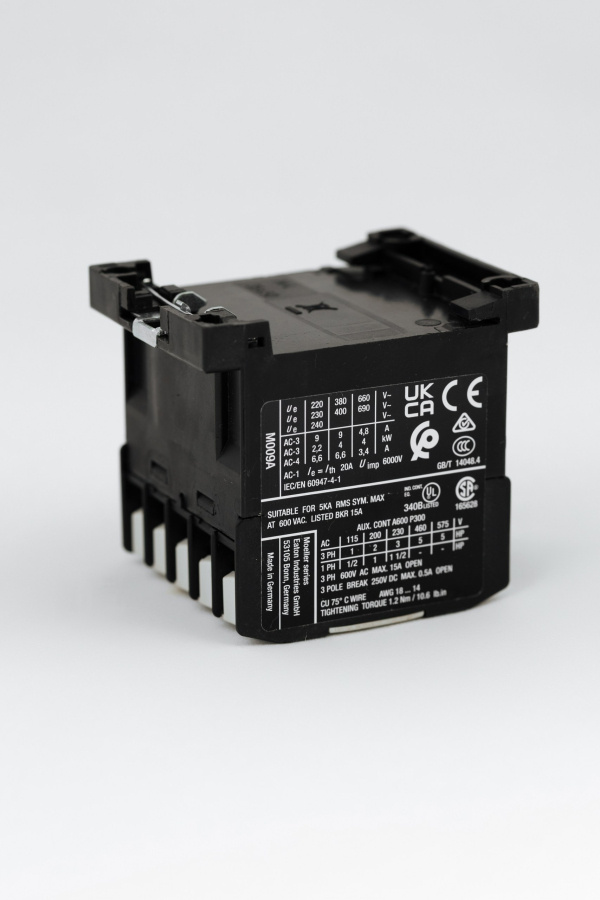

- Номинальный рабочий ток (AC-3, 400 В). 9 А.
- Номинальная мощность (AC-3, 400 В). 4 кВт.
- Напряжение изоляции (Ui). 690 В переменного тока.
- Рабочая температура. От -25 °C до +50 °C (в закрытом корпусе — до +40 °C).
- Температура хранения. От -40 °C до +80 °C.

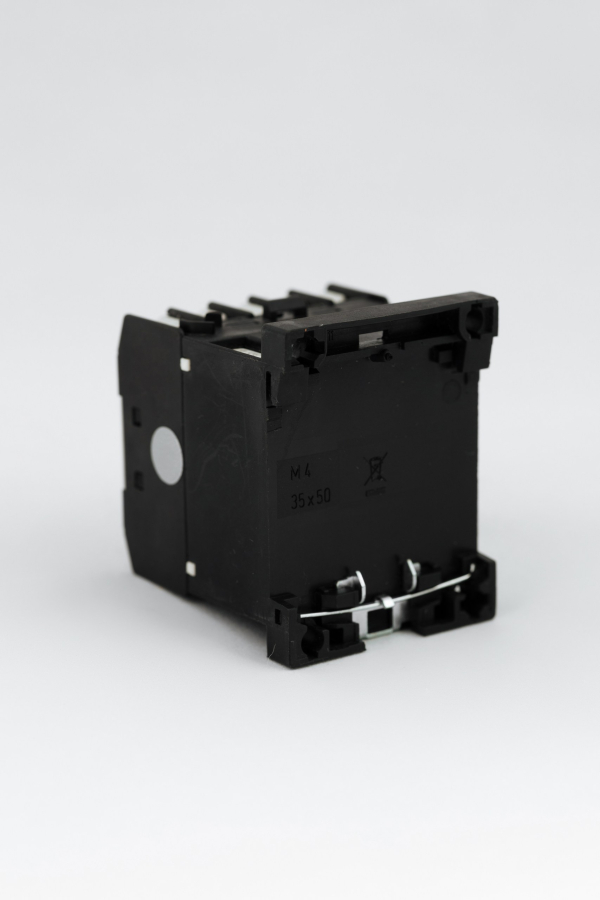

- Монтаж. На стандартную DIN-рейку 35 мм или монтажную панель с помощью винтов.
- Степень защиты. IP20.
- Тип присоединения. Винтовые клеммы.
- Категории применения. AC-3 (электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы) и AC-4 (электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим «старт-стоп»).
- Стандарты. Соответствует IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05, CE marking.
