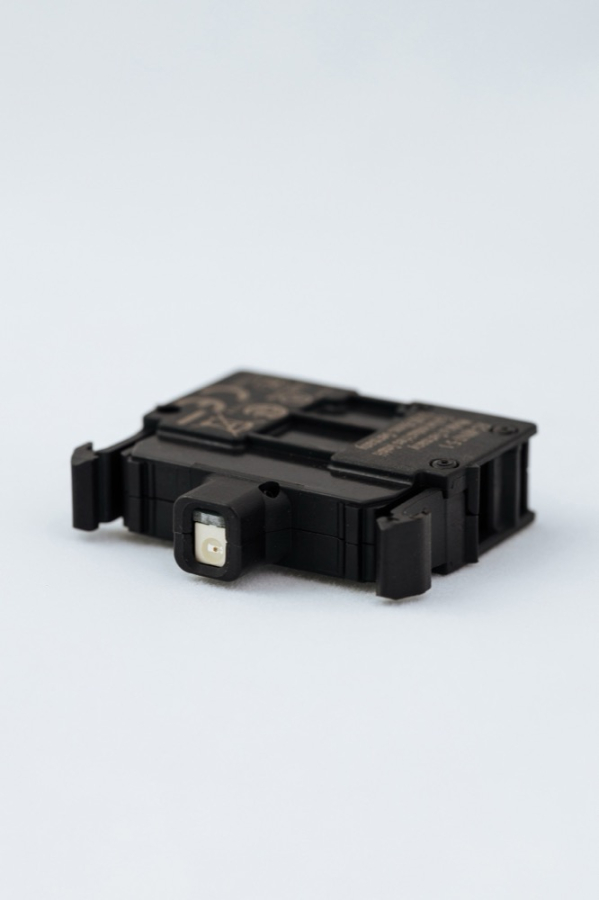

EATON M22-LED-W — светодиодный элемент подсветки для кнопок, переключателей и индикаторов серии M22. Он обеспечивает визуальную индикацию состояния управляющего элемента (например, кнопки или переключателя).
Основные характеристики
- Тип. Светодиод (LED) белого цвета.
- Номинальное напряжение. 12–30 В переменного или постоянного тока (50/60 Гц).
- Расчётный рабочий ток. 8–15 мА.
- Потребляемая мощность. Не более 0,26 Вт при 24 В.
- Класс защиты. IP20.
- Температура эксплуатации. От −25 °C до +70 °C.
- Тип подключения. Винтовые клеммы.
- Крепление. Фронтальная установка.
- Совместимость. Предназначен для использования с элементами серии M22, например M22‑W, M22‑Y, M22‑B.

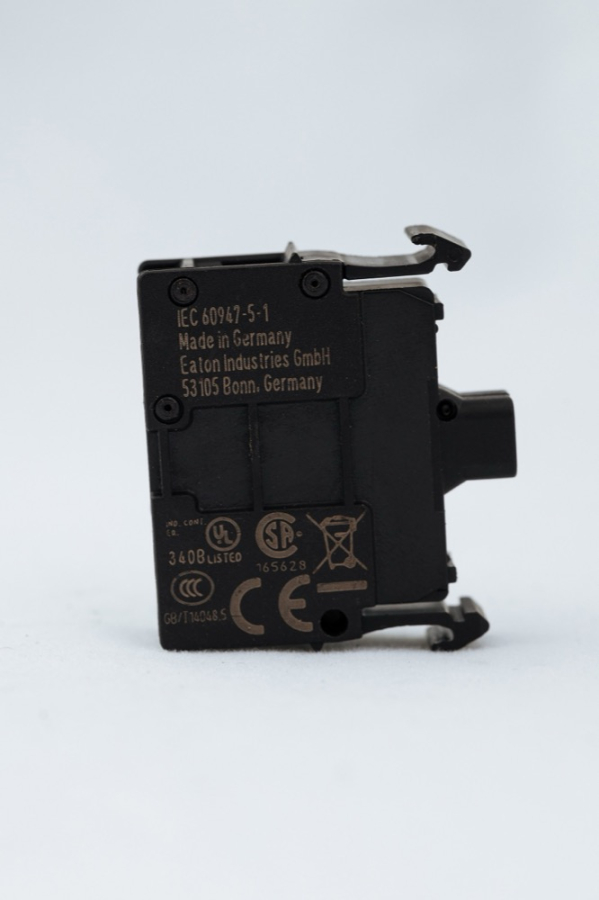

- Стандарты. Соответствует IEC 60947-5-1, UL 508, CSA-C22.2 No. 14-05, CSA-C22.2 No. 94-91.
- Срок службы. 100 000 часов при температуре +25 °C (по стандарту EN 60064).
- Поперечное сечение соединения. Для одножильного провода — 0,75–2,5 мм², для многожильного — 0,5–2,5 мм².
- Устойчивость к импульсам. 6000 В переменного тока.
- Удароустойчивость. 30 g при длительности ударного воздействия 11 мс (полусинус, согласно IEC 60068-2-27).
Особенности
- Не требует встроенного трансформатора или резистора для снижения напряжения.
- Не поддерживает подключение к SmartWire-DT.
- Имеет высокую износостойкость и устойчивость к климатическим воздействиям (влажный нагрев, циклический нагрев).
Применение
Используется в промышленных системах управления, на производственных линиях, в шкафах управления, на пультах и панелях оператора для визуального контроля состояния оборудования.
