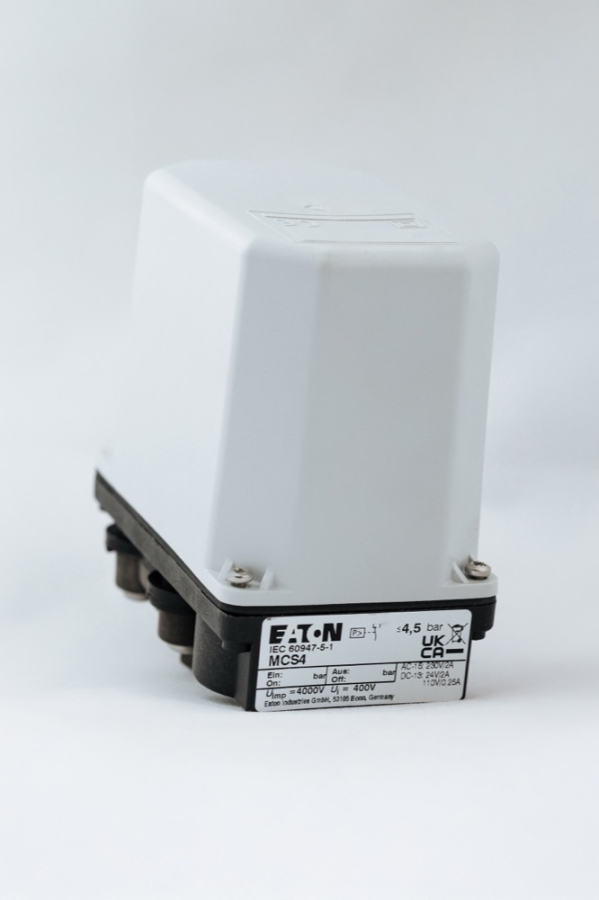

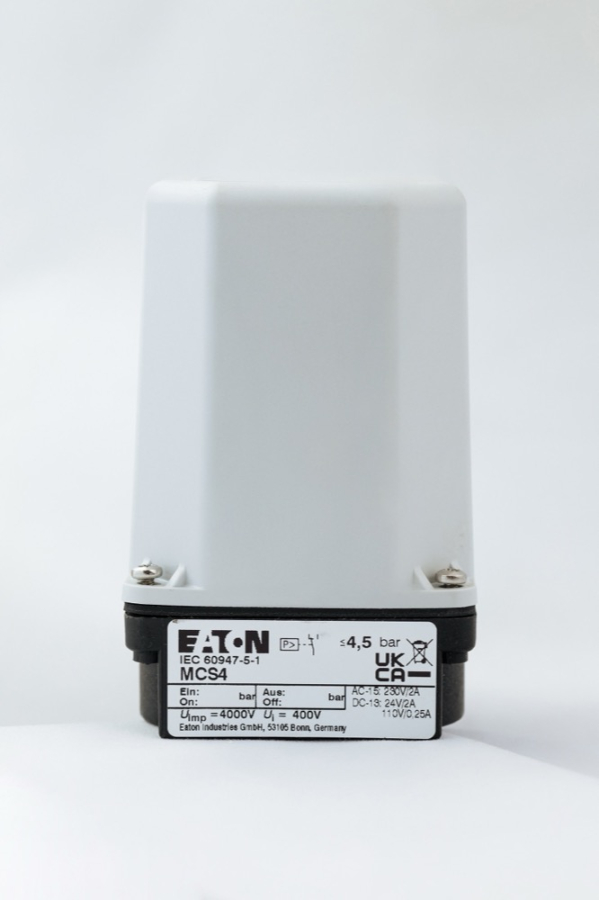

Реле давления EATON MCS4 — это прессостат, предназначенный для контроля давления в системах. Он автоматически включает и выключает оборудование в зависимости от заданных параметров давления.
Основные характеристики
- Тип выхода. SPDT (однополюсный двухпозиционный).
- Электрические параметры выхода. 230 В переменного тока, 15 А.
- Регулировка выхода. ON-OFF с гистерезисом.
- Максимальное рабочее давление. 7 бар.
- Минимальное давление измерения. 0,15 бар.

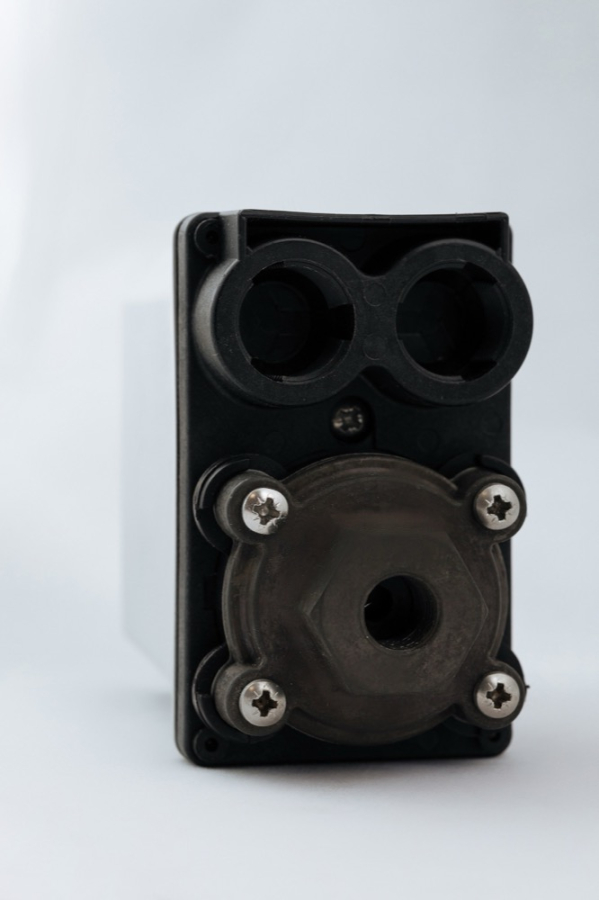

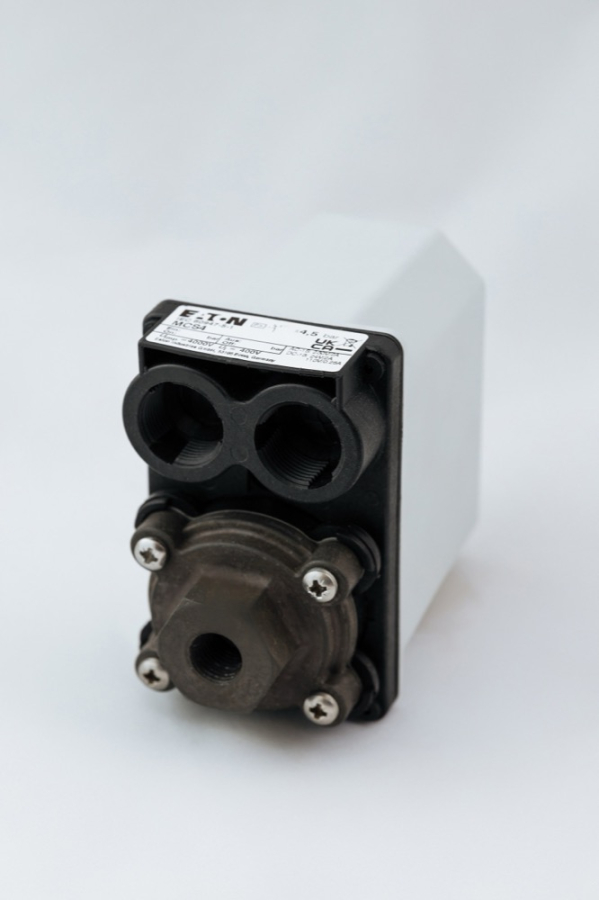

- Тип соединения. R 1/4" (по запросу доступен R 1/2").
- Класс защиты. IP65 (в сочетании с кабельным вводом V-M20).
- Температура окружающей среды. От -25 °C до +70 °C.
- Температура среды. От -25 °C до +80 °C.
- Материал мембраны. Неопрен, стойкий к старению, воздуху, машинному маслу, воде.
- Частота переключений. До 1500 переключений в час.
- Срок службы. 1 млн переключений.
- Электрические соединения. Винтовые клеммы, два выламываемых ввода проводки для M20, изолированная клемма защитного проводника.
- Поперечные сечения соединения. Одножильный: 1 × (0,75–2,5 мм²), 2 × (0,75–1,5 мм²); тонкопроволочный с оконечной муфтой согласно DIN 46228: 1 × (0,5–1,5 мм²).
- Соединительный винт. M3, момент затяжки — 0,5 Нм.
- Номинальная устойчивость к импульсу. 4000 В переменного тока.
- Номинальные выдерживаемые напряжения изоляции. 400 В.
- Категория перенапряжения/степень загрязнения. III/3.
- Удароустойчивость. Согласно IEC 60068-2-27, импульс полусинуса 20 мс, g > 10.
- Вибростойкость. Согласно IEC 60068-2-6, амплитуда 1 мм, частота 36 Гц.
- Стандарты и положения. IEC/EN 60947-5-1.
- Тестовое давление. 32 бар.
- Продавливающее давление. 90 бар.
- Установочное положение. Любое.
Особенности
- Раздельная бесступенчатая настройка давления выключения и включения. Можно отрегулировать все точки пересечения в пределах разграфлённой площади диаграммы.
- Минимальное значение гистерезиса переключения — 0,2 бар.
- Подходит для использования в качестве двухточечного контроллера.
