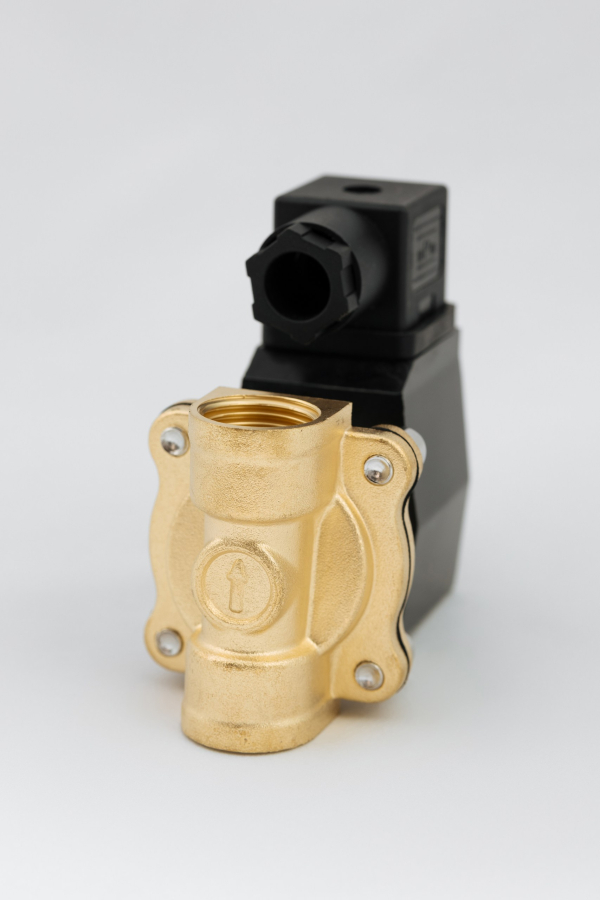

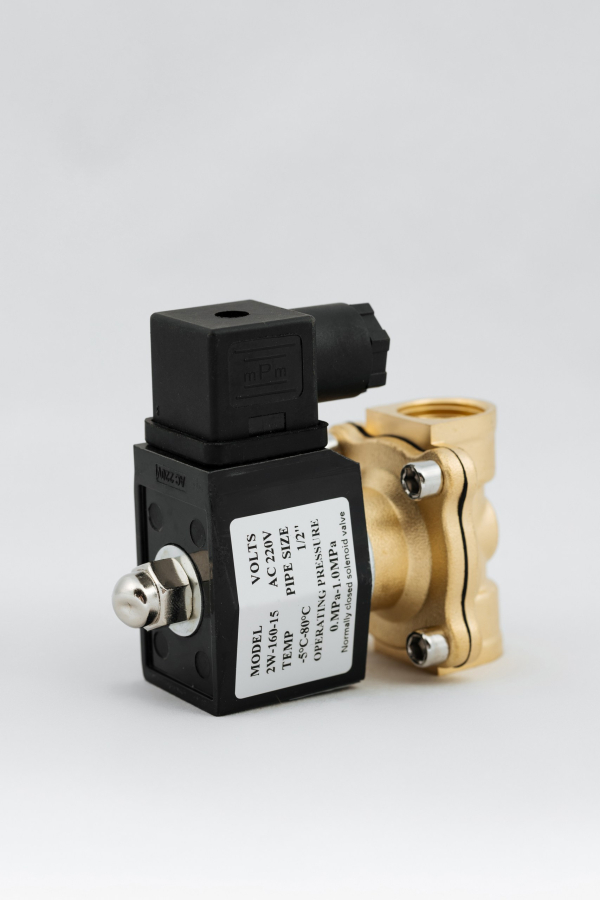

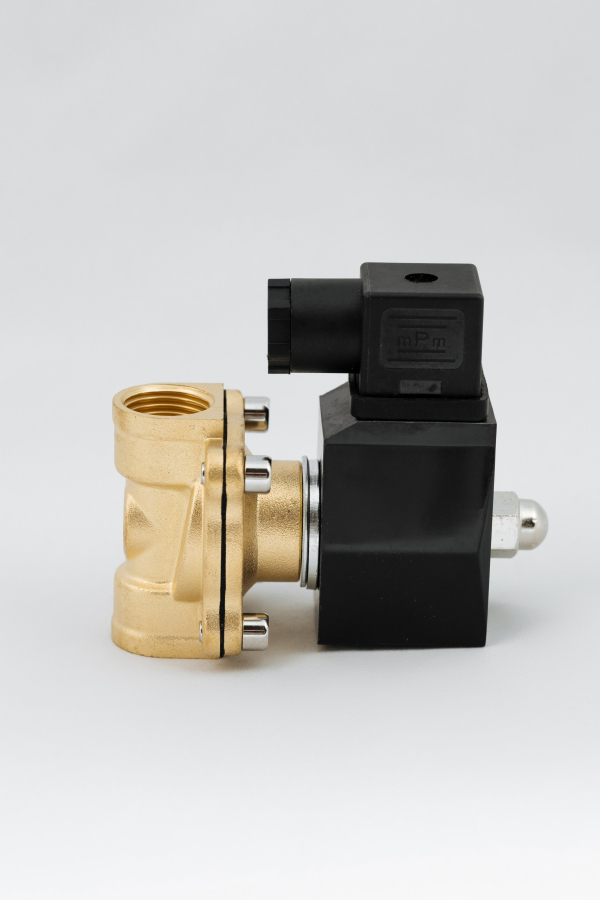

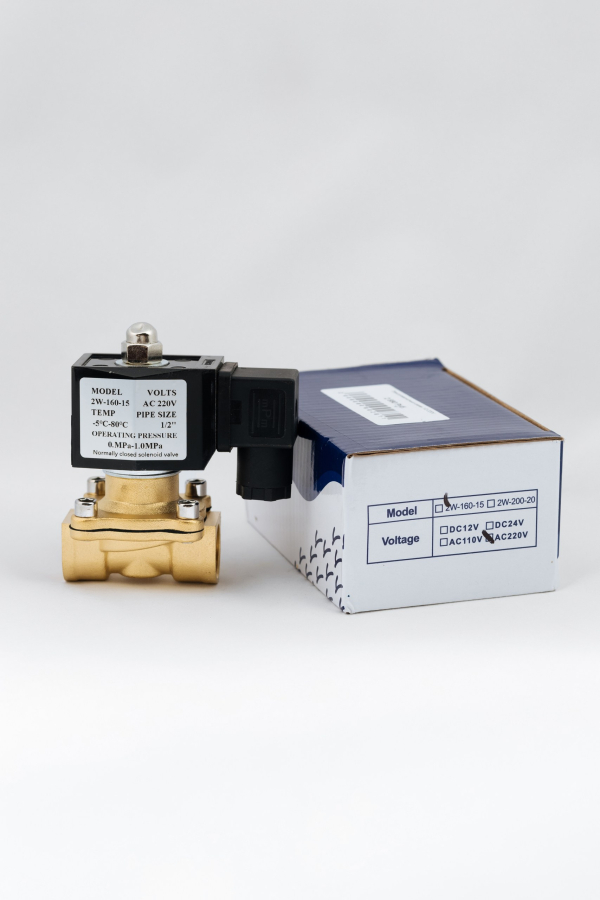

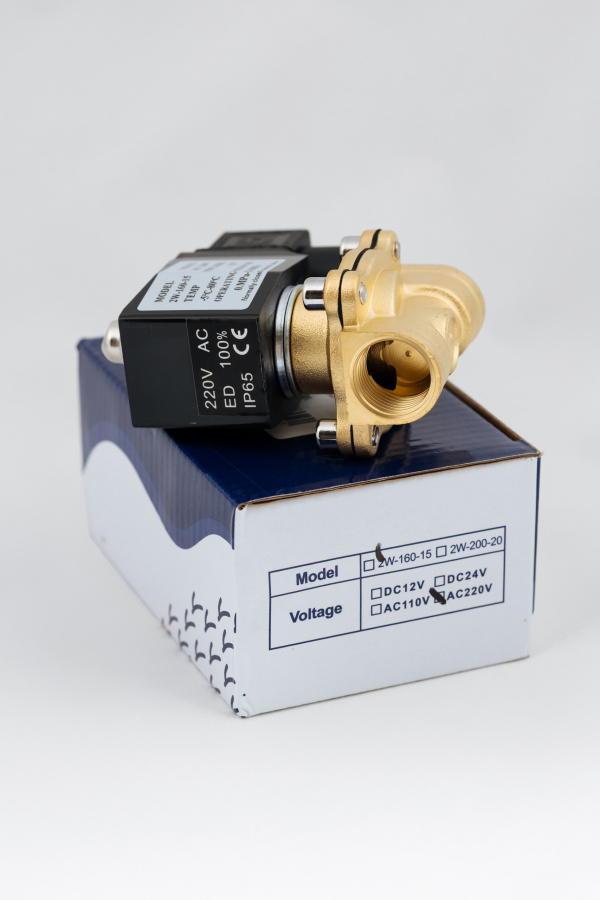

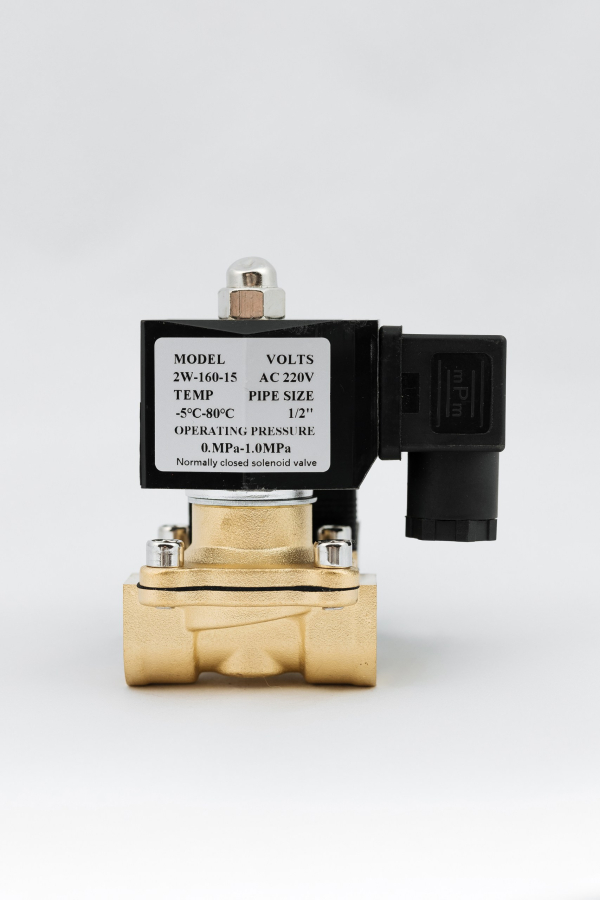

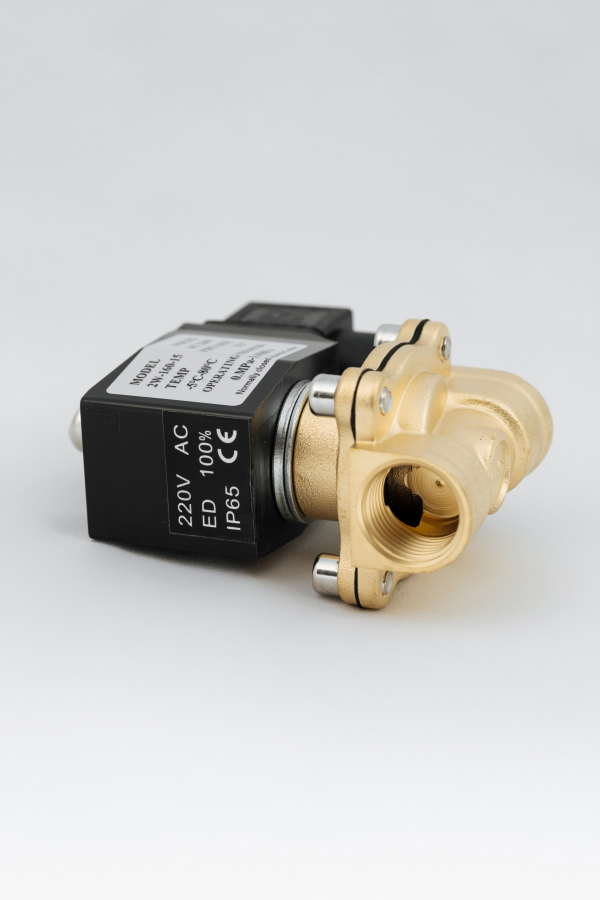

Электромагнитный (соленоидный) клапан с присоединительным размером 1/2" (DN 15 мм) и питанием 220 В переменного тока (AC) — устройство для дистанционного управления потоками воды. В нормально закрытом исполнении клапан перекрывает проход в отсутствие напряжения и открывается при подаче питания.
Принцип работы
-
Исходное состояние (обесточен). Пружина прижимает мембрану/плунжер к седлу — проход закрыт, поток среды заблокирован.
-
Подача напряжения (220 В). Катушка создаёт магнитное поле, втягивая плунжер — проход открывается, среда начинает течь.
-
Отключение напряжения. Пружина возвращает плунжер в исходное положение — проход закрывается.
Основные характеристики
-
Тип: нормально закрытый (НЗ/NC).
-
Напряжение питания: 220 В AC.
-
Диаметр подключения: 1/2" (15 мм, DN 15).
-
Рабочее давление: 0–1 МПа.
-
Температура рабочей среды: –5 °C –80 °C.
-
Материал корпуса: латунь.
-
Уплотнения: NBR (бутадиен-нитрильный каучук).
-
Ресурс: до 500 000 циклов и более.
-
Класс защиты: IP65 (защита от пыли и брызг) — для некоторых моделей.
Материалы и конструкция
-
Катушка (соленоид): герметичная, с термозащитой от перегрева.
-
Плунжер: из ферромагнитного материала.
-
Мембрана/поршень: эластичная, устойчивая к рабочей среде.
-
Пружина: коррозионностойкая сталь
