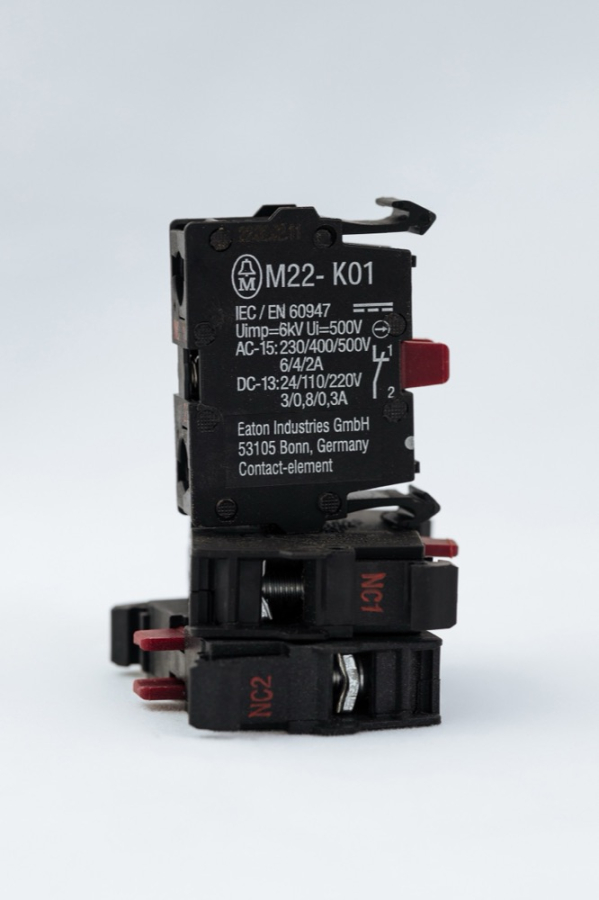

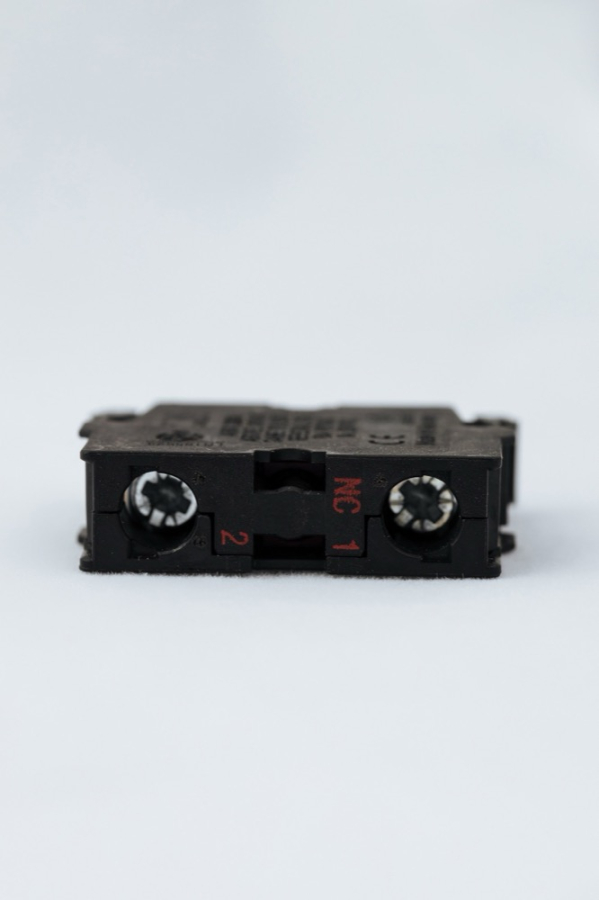

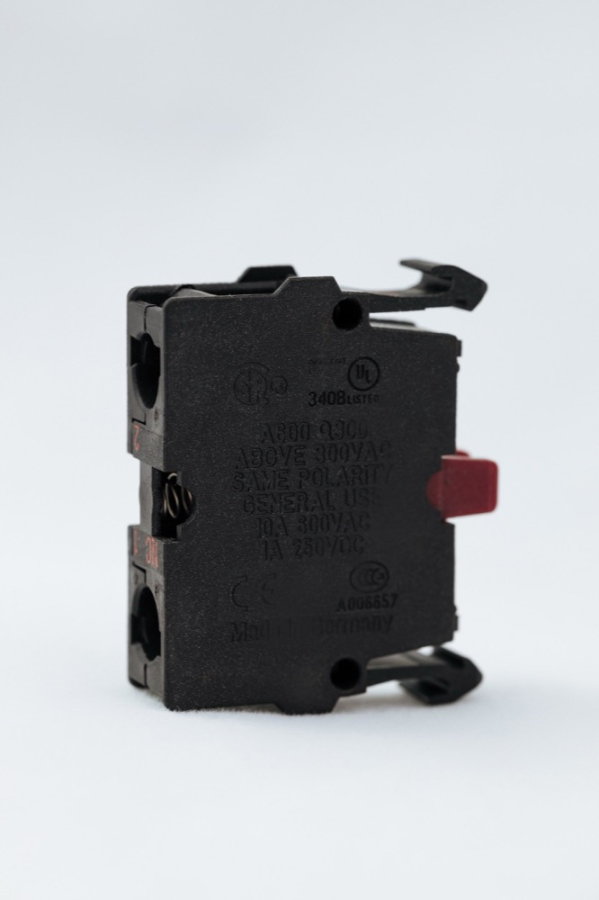

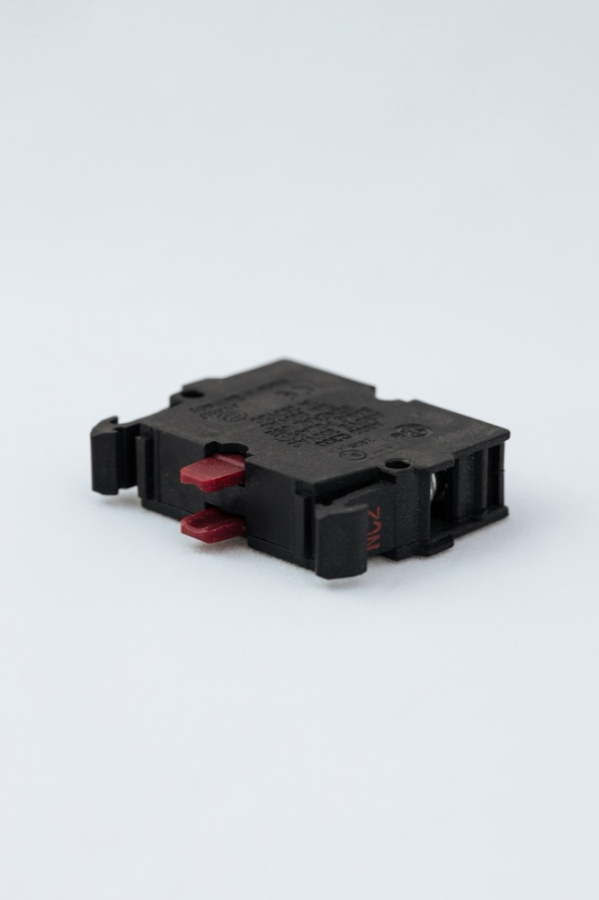

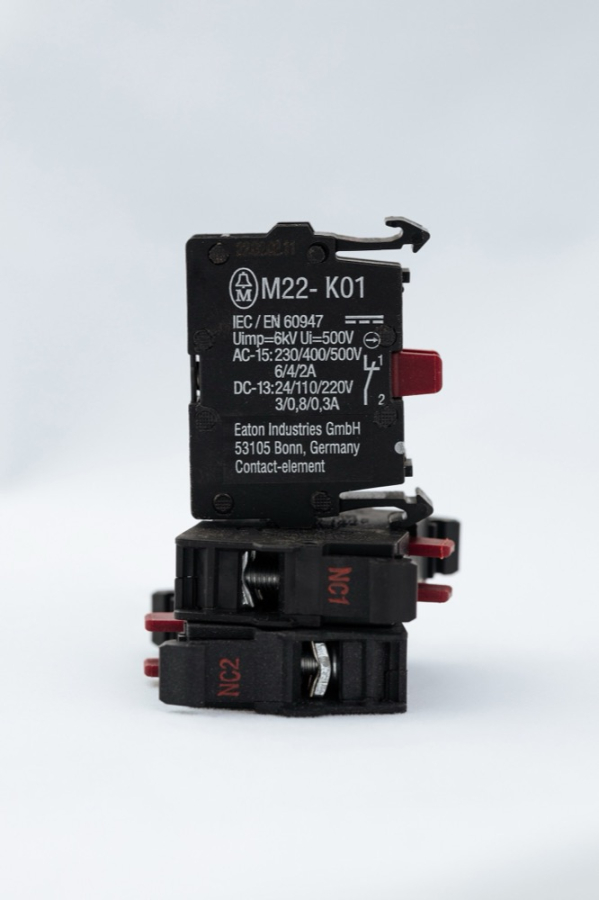

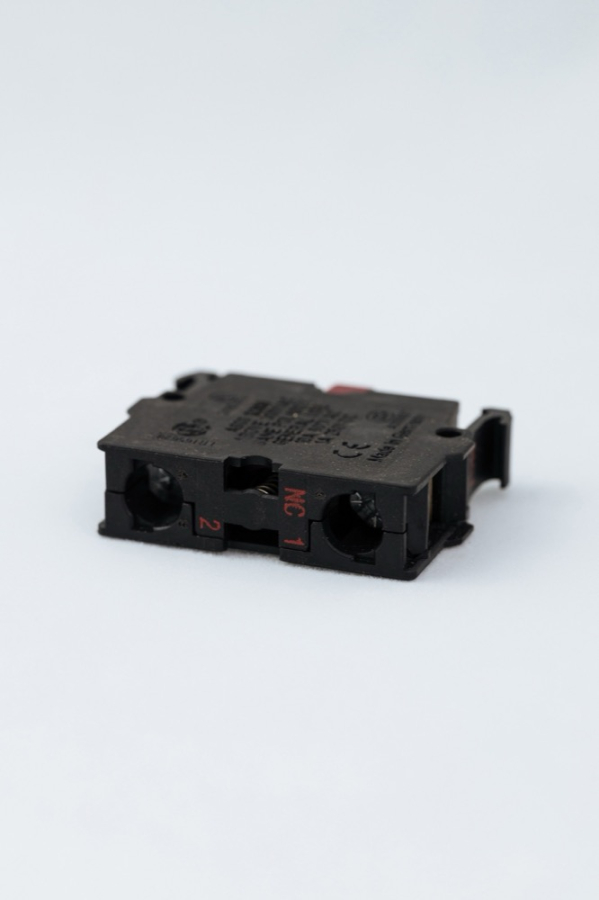

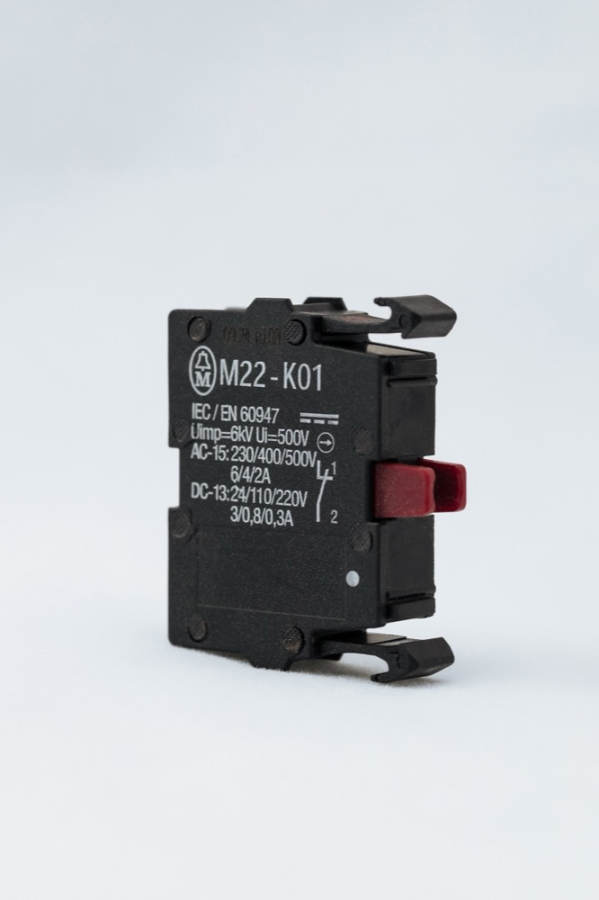

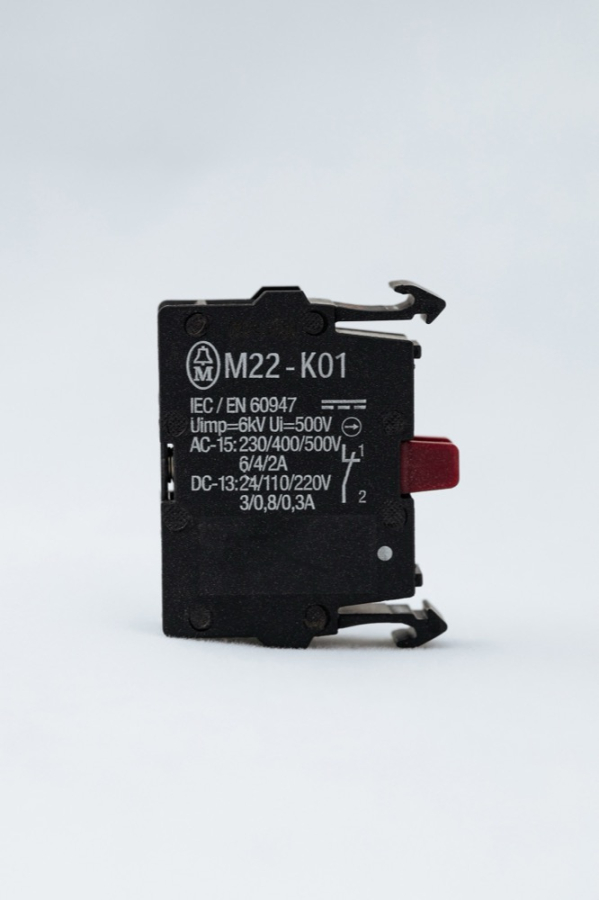

Контактный элемент Eaton M22‑K01 — компонент для систем управления, устанавливаемый на кнопки, переключатели или индикаторы серии M22. Он обеспечивает коммутацию цепей управления и передачу управляющих сигналов при нажатии кнопки, повороте переключателя или срабатывании других элементов управления.
Основные технические характеристики
-
Тип контактов: 1 нормально разомкнутый (1NO).
-
Номинальное напряжение: до 500 В AC.
-
Номинальный ток: 10 А (AC‑15 при 230 В).
-
Коммутационная способность:
-
AC‑15: 6 А при 230 В AC;
-
DC‑13: 2,5 А при 24 В DC.
-
-
Стандарты и сертификация: соответствие IEC 60947‑5‑1.
-
Температура эксплуатации: от −25 °C до +70 °C.
-
Износостойкость:
-
механическая: не менее 5 000 000 циклов;
-
электрическая: не менее 1 000 000 коммутаций.
-
-
Тип подключения: винтовое зажимное соединение.
-
Крепление: байонетное, с фиксацией в задней части исполнительного элемента.
-
Материал корпуса: термостойкий пластик, устойчивый к УФ‑излучению и агрессивным средам.
-
Класс защиты: IP20 (внутренний элемент, без лицевой части).
-
Установка: на заднюю часть кнопки или переключателя серии M22 с помощью защёлкивающегося механизма
