Эксцентрик компрессора LK‑250 — это механический элемент кривошипно‑шатунного механизма, который преобразует вращательное движение вала в возвратно‑поступательное движение поршня или мембраны.
В мембранных компрессорах (к которым относится LK-250) он напрямую воздействует на мембрану, обеспечивая её колебательные движения для сжатия воздуха.
Назначение и функции
-
Преобразование движения. Вращение приводного вала преобразуется в колебательные движения мембраны с заданной амплитудой.
-
Создание давления. Колебания мембраны изменяют объём рабочей камеры: при движении вверх — всасывание воздуха, вниз — сжатие и нагнетание в пневматическую систему.
-
Синхронизация работы. Обеспечивает равномерный цикл всасывания и нагнетания, поддерживая стабильную производительность компрессора (250 л/мин).
-
Снижение вибраций. Правильно сбалансированный эксцентрик минимизирует ударные нагрузки и вибрации корпуса.
Конструкция

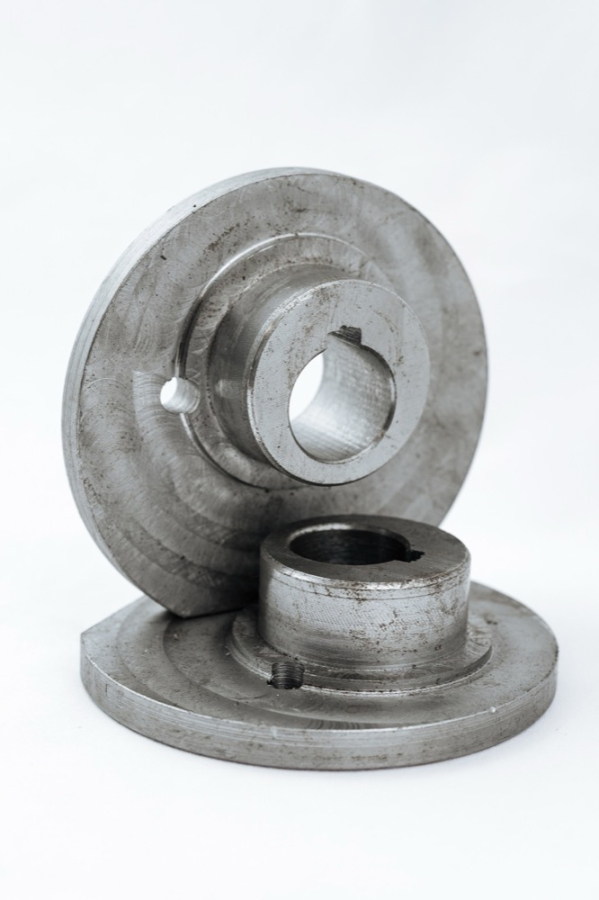

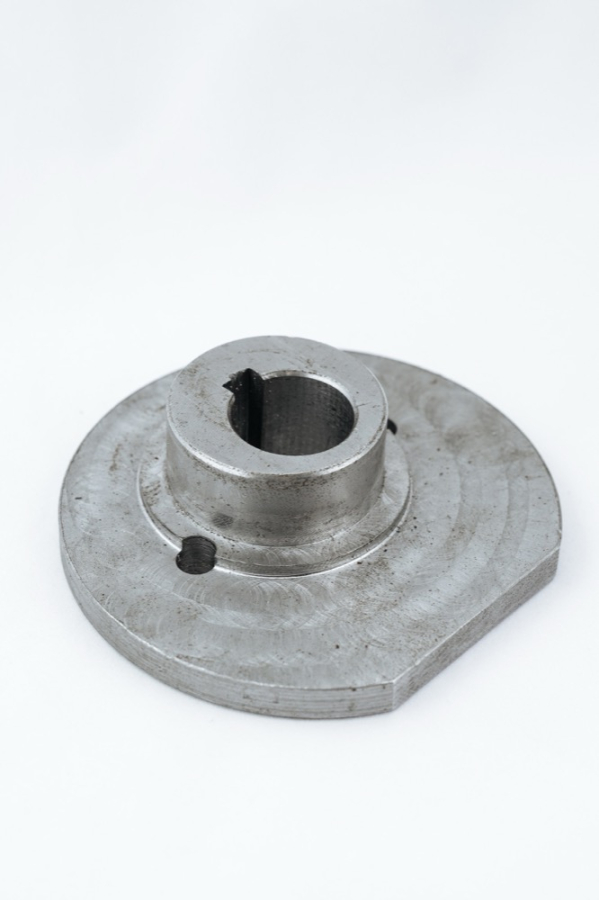

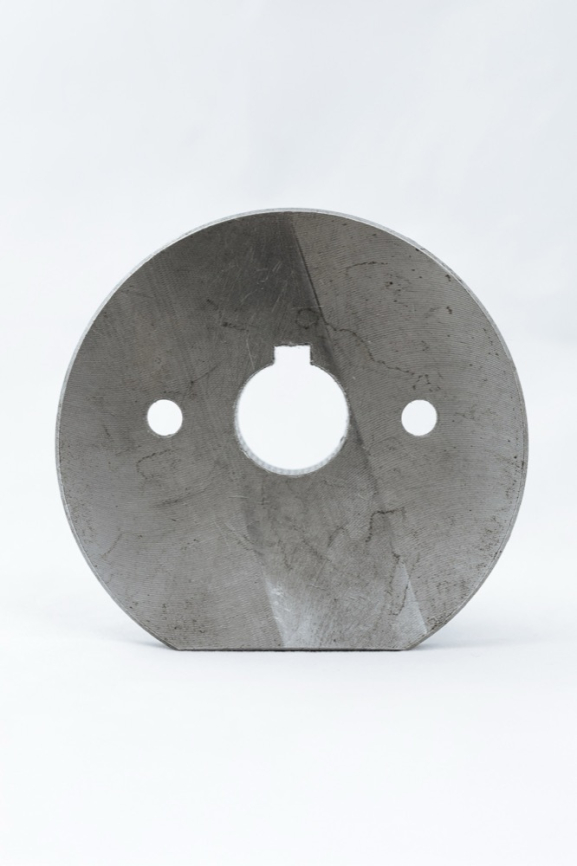

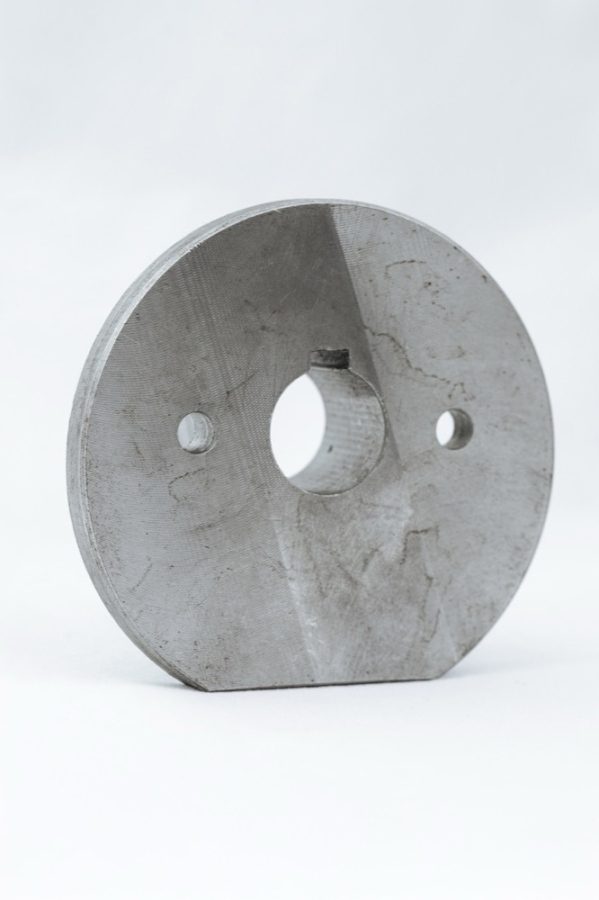

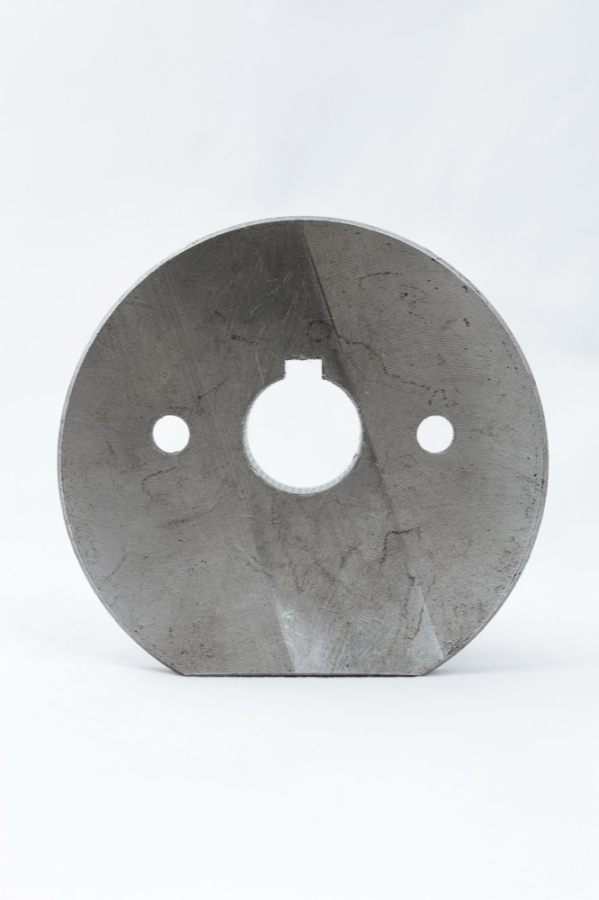

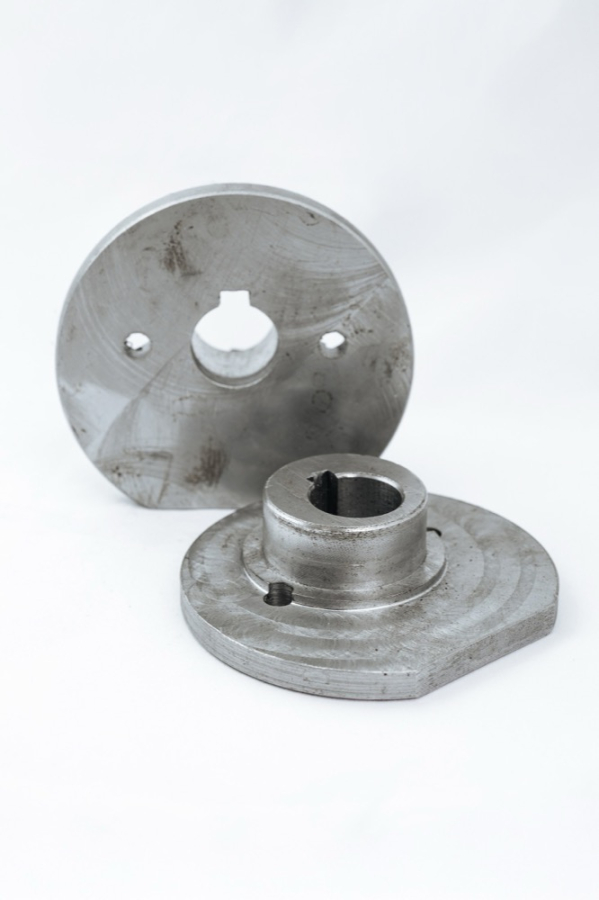

Эксцентрик LK-250 представляет собой диск или вал со смещённой относительно оси вращения центральной точкой крепления. Ключевые элементы:
-
Вал — основа детали, устанавливается на приводной механизм.
-
Эксцентричная часть — выступ или смещённый диск, создающий колебательное движение.
-
Посадочные места — отверстия или пазы для крепления к валу двигателя и соединения с мембраной/штоком.
-
Подшипники или втулки — обеспечивают плавное вращение и снижают трение.
-
Уплотнители — предотвращают утечки воздуха в местах соединений
