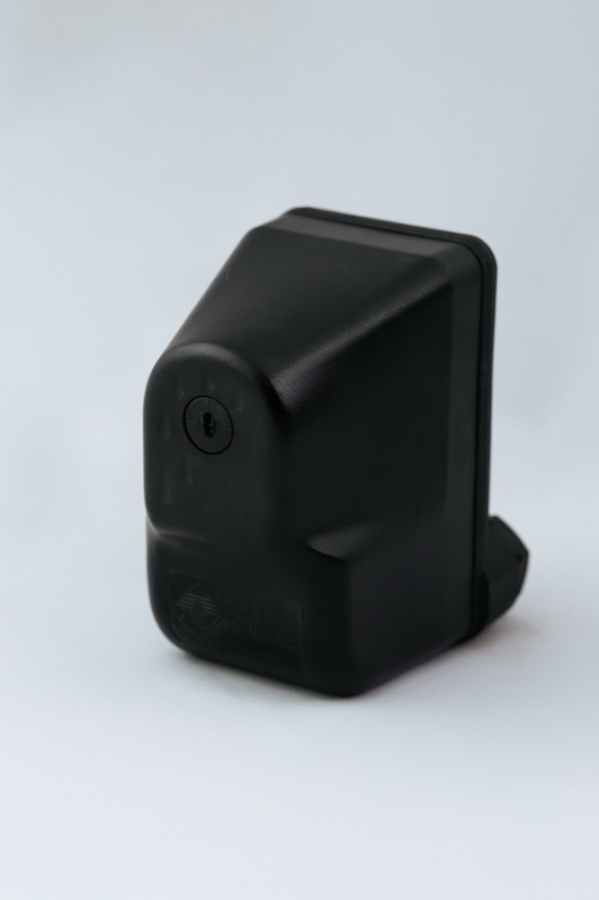

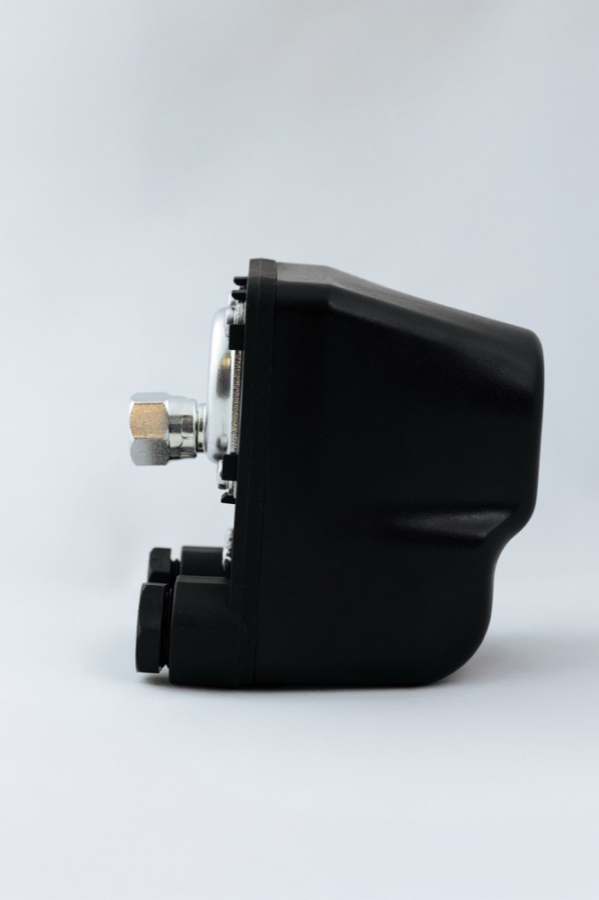

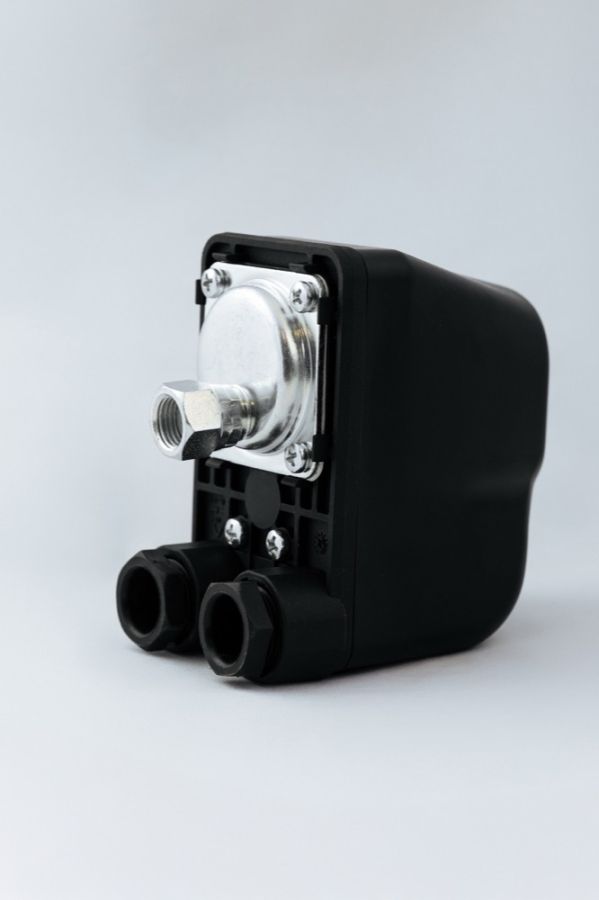

Реле давления Italtecnica PT/5G — это электромеханическое устройство, которое автоматически управляет работой трёхфазного электронасоса в водоснабжении и воздушной системах. Оно включает и выключает насос/компрессор при достижении заданных значений давления в системе.
Принцип работы
Внутри реле находится чувствительный элемент — мембрана, которая реагирует на изменение давления в системе. При падении давления ниже установленного нижнего порога (давление включения) мембрана деформируется, замыкая электрическую цепь, и насос включается. Когда давление достигает верхнего порога (давление выключения), мембрана под действием силы давления размыкает контактную группу, отключая насос.
Основные функции
- Автоматизация работы насоса.
- Поддержание рабочего давления в системе в заданных пределах.
- Защита двигателя от перегрузок за счёт своевременного отключения насоса.
Технические характеристики
- Напряжение сети. 380 В (3 фазы).
- Максимальный коммутируемый ток. 16 А.
- Максимальное рабочее давление. 5 бар.
- Диапазон регулирования давления включения. 1–3,8 бар.
- Диапазон регулирования давления выключения. 1,6–4,5 бар.
- Дифференциал (разница между давлением включения и выключения). 0,6–2,3 бар.

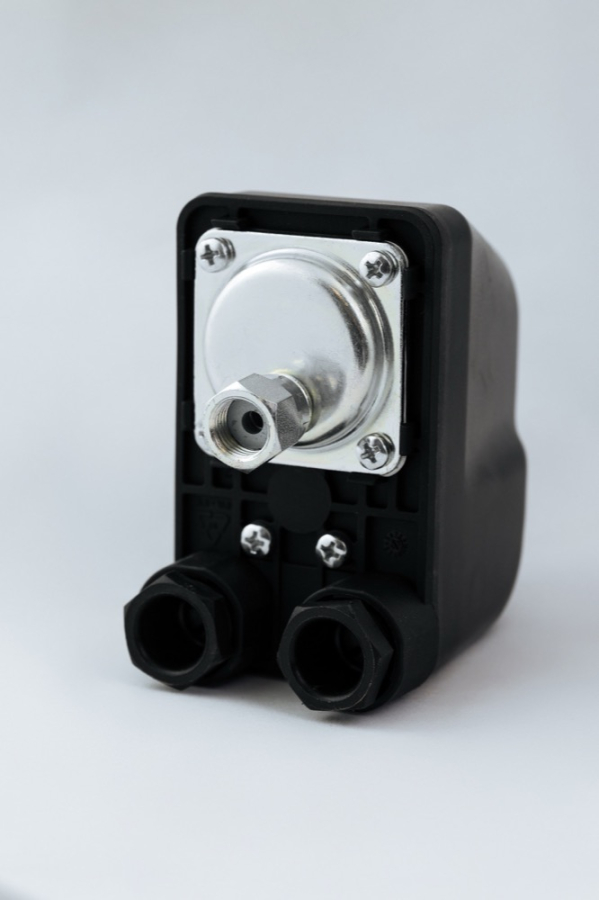

- Присоединительный размер. 1/4" (внутренняя резьба).
- Класс защиты. IP44.
- Максимальная температура окружающей среды. +55 °C.
- Материал мембраны. Каучуковая NBR с текстильной вставкой.
- Электрические контакты. Нормально замкнутые, медные, с покрытием Ag-Ni.
- Клеммы. С четырьмя болтами М4 и двумя прижимными винтами для регулировки давления (8×8 мм).
- Материал корпуса. Пластик.
